Делаем диодную лампу

Светодиодные лампы прочно вошли в нашу жизнь. Они практически полностью вытеснили своих предшественников из квартир и дач. Но когда вопрос заходит об освещении больших помещений (конференц-залов, складов и т.п.), их мощности явно недостаточно.

В последнее время на рынке появилось много светодиодных матриц, мощность которых доходит до 300 Вт. Вы наверняка встречали их при освещении улиц ночных городов. В статье мы расскажем, как сделать диодную лампу из обычной энергосберегающей, подключив к ней светодиодную матрицу и обеспечив ее охлаждение.

Материалы для изготовления

Для того, чтобы сделать диодную лампу, вам понадобятся:

  • светодиодная матрица на 220 В мощностью 100 Вт со встроенным драйвером;
  • вентилятор охлаждения на 12 В с радиатором;
  • старая нерабочая энергосберегающая лампа;
  • блок питания на 9 В;
  • кусачки;
  • шуруповерт;
  • паяльник;
  • маркер;
  • изолированные провода;
  • саморезы по металлу;
  • эпоксидный и супер клей.

Шаг 1. Разбираем энергосберегающую лампу

1

Аккуратно снимаем колбу с энергосберегающей лампы.

Важно обеспечить правильную утилизацию колбы.

2

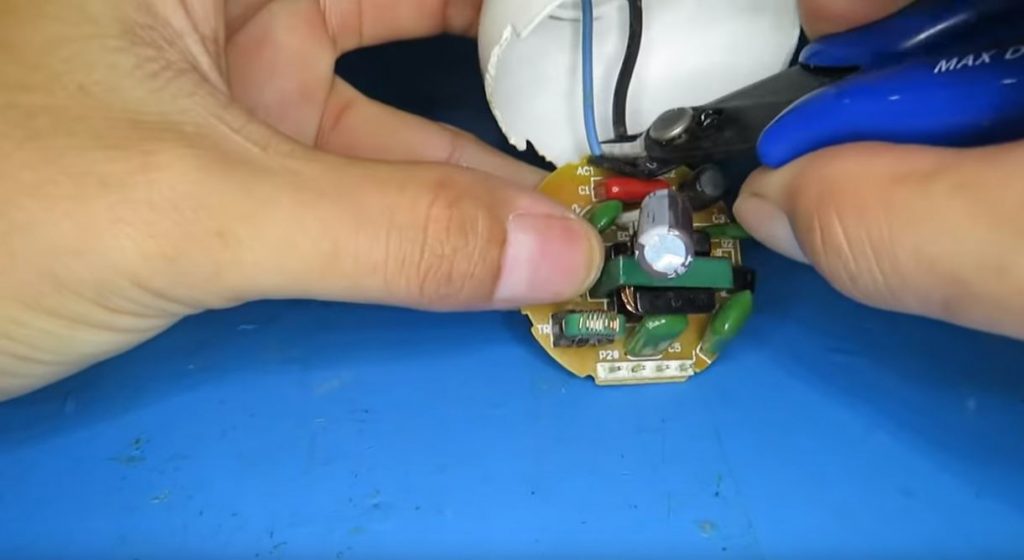

Кусачками удаляем драйвер (схему, поддерживающую постоянный выходной ток определенного значения) – он нам тоже не пригодится.

Кусачками удаляем драйвер

Источник: https://youtu.be/paY-hLY2va4

Шаг 2. Делаем питание для вентилятора

1

Разбираем блок питания на 9 В.

Выходное напряжение блока питания специально подобрано меньше номинального напряжения вентилятора. Так будет издаваться меньше шума при работе диодной лампы.
2

Отпаиваем от него выходящие провода.

3

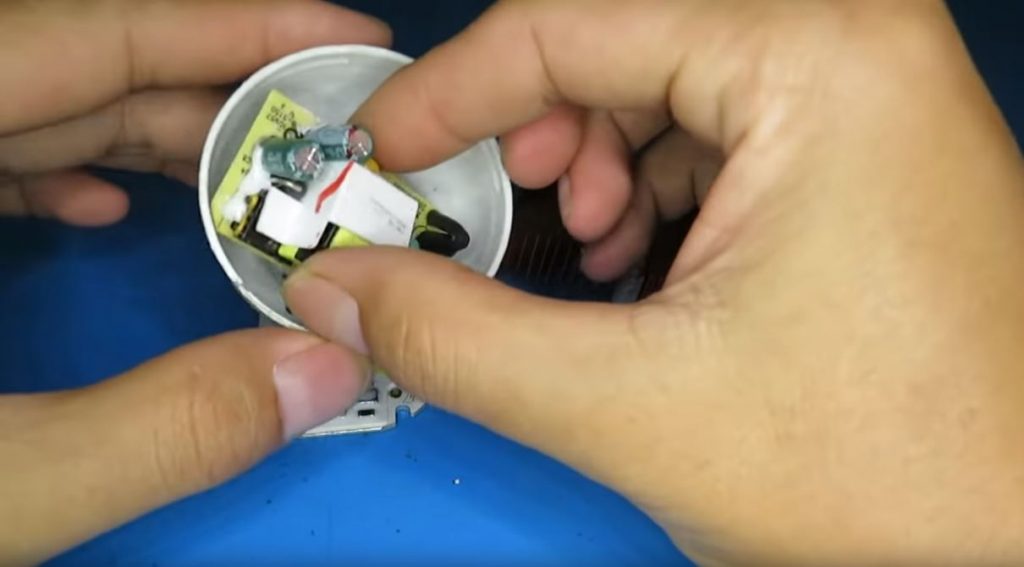

Примеряем плату блока питания к корпусу лампы. Если она немного больше – откусываем углы кусачками.

Примеряем плату блока питания к корпусу лампы

Источник: https://youtu.be/paY-hLY2va4

Делайте это аккуратно, не повредив дорожки.

Шаг 3. Собираем диодную лампу

1

Для обеспечения притока воздуха, просверливаем в корпусе шесть отверстий – по три с каждой стороны.

2

В радиаторе вентилятора маркером намечаем отверстия для крепления матрицы и просверливаем их.

3

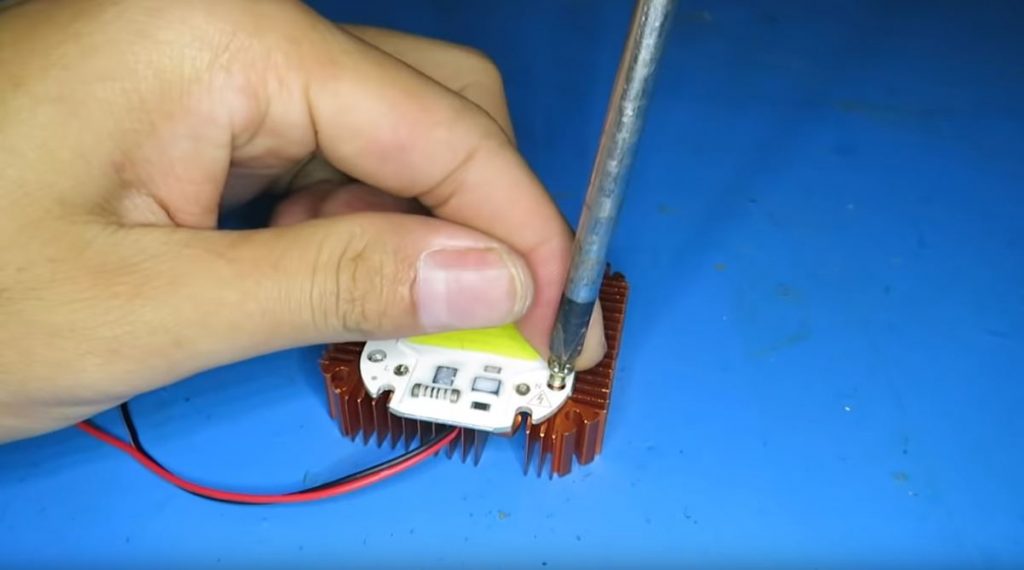

Место соединения матрицы и радиатора покрываем термической смазкой и прикручиваем матрицу саморезами.

прикручиваем матрицу саморезами

Источник: https://youtu.be/paY-hLY2va4

4

Припаиваем к матрице провода питания, а провода вентилятора – к блоку питания.

5

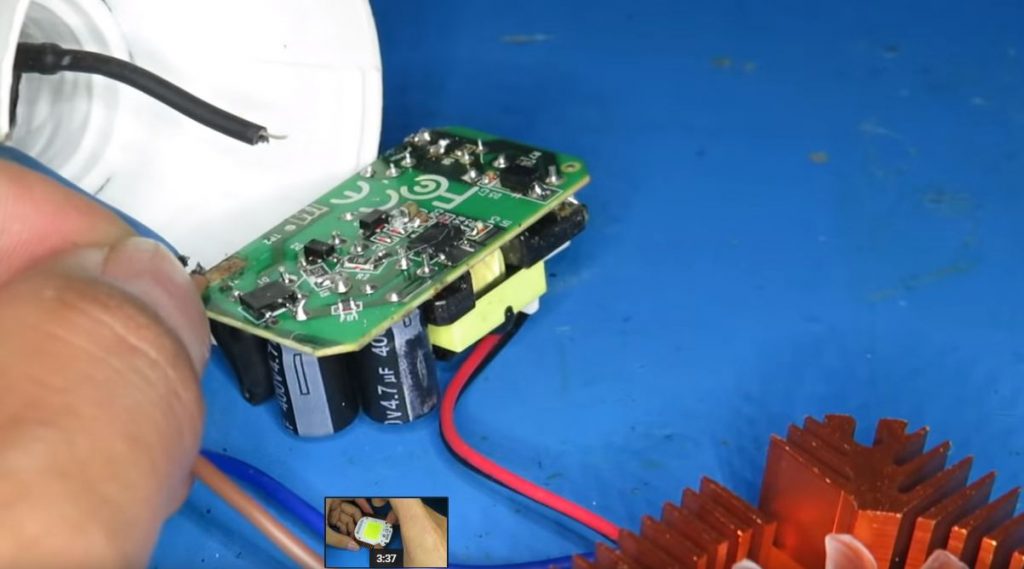

Припаиваем провода от цоколя к входным клеммам блока питания, сюда же припаиваем провода от светодиодной матрицы.

Припаиваем провода

Источник: https://youtu.be/paY-hLY2va4

6

Помещаем плату питания в корпус лампочки и фиксируем ее эпоксидным клеем.

7

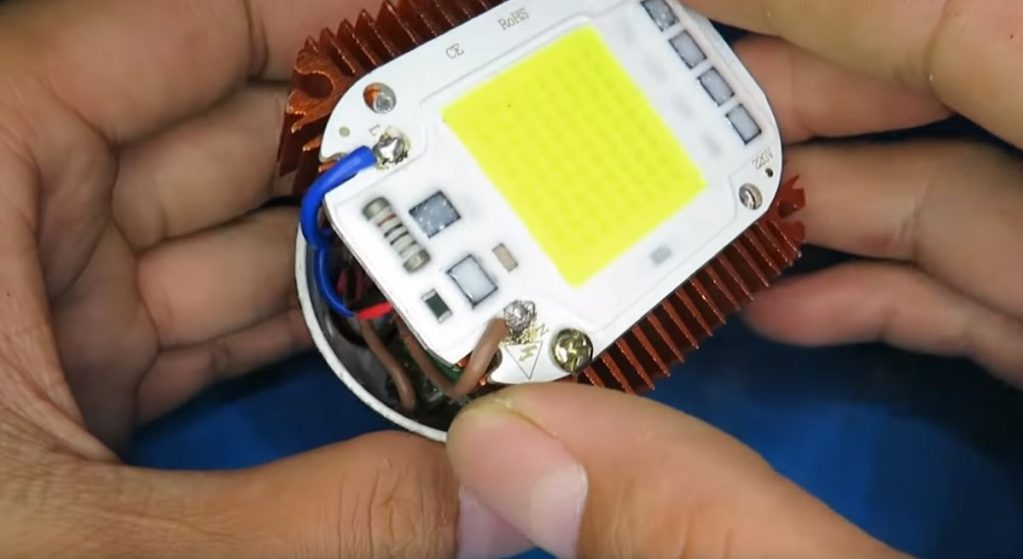

Сверху на корпус помещаем матрицу и приклеиваем ее суперклеем.

Сверху на корпус помещаем матрицу и приклеиваем ее суперклеем

Источник: https://youtu.be/paY-hLY2va4

8

Проверяем легкость вращения вентилятора. Для этого лучше использовать проволоку.

9

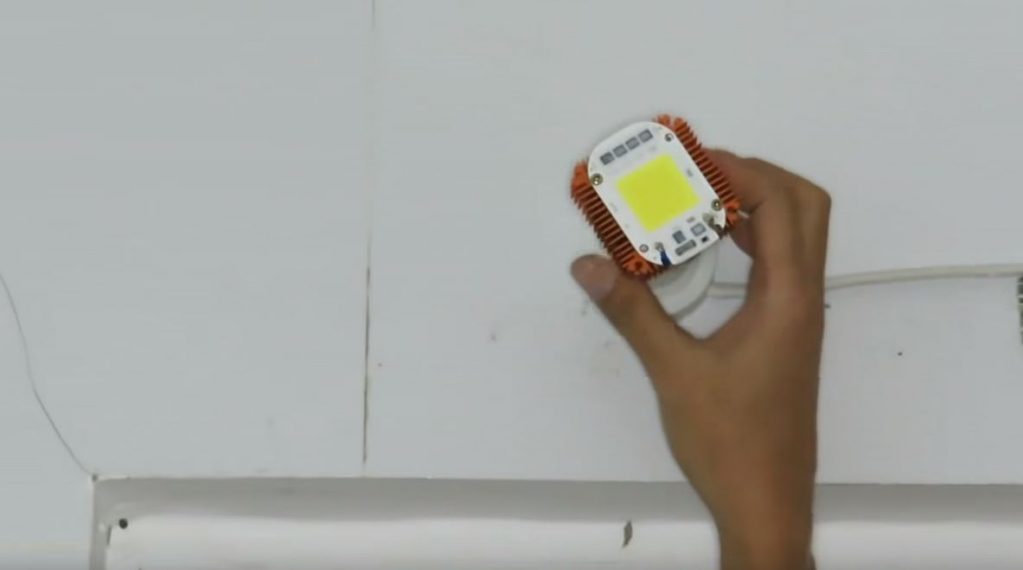

Вкручиваем лампу в цоколь и проверяем ее работоспособность.

Вкручиваем лампу в цоколь и проверяем ее работоспособность.

Источник: https://youtu.be/paY-hLY2va4

Старайтесь избегать смотреть на лампу, так как световой поток очень сильный. При эксплуатации такой лампы не забывайте, что учитывая ее высокий коэффициент пульсации, не рекомендуется использовать ее в помещениях, где постоянно перебывают люди.
