Светодиодный прожектор из галогенного своими руками

переделываем прожектор

Мощные галогенные прожекторы в свое время нашли широкое применение не только на производстве (для освещения цехов, строительных площадок и т.п.), но и в быту, в первую очередь, во дворах частных домов. Но у них есть один большой недостаток – высокое энергопотребление. Ведь мощность среднего прожектора с галогенной лампой около 500 Вт. В нашей статье мы расскажем, как уменьшить потребляемую мощность, переделав галогенный прожектор в светодиодный. Использовать при этом мы будем матрицу со встроенным драйвером (схемой, которая поддерживает постоянный выходной ток).

Как украсить елку на Новый год в 2020: советы и цветовые рекомендации по последним трендам | (150+ Фото & Видео) Читайте также: Как украсить елку на Новый год в 2020: советы и цветовые рекомендации по последним трендам | (150+ Фото & Видео)

Материалы для изготовления

Для того, чтобы сделать светодиодный прожектор, вам понадобятся:

  • старый галогенный прожектор мощностью 500 Вт;
  • светодиодная матрица на 50 Вт со встроенным драйвером;
  • шуруповерт;
  • плоскогубцы;
  • паяльник;
  • саморезы;
  • термопаста.

Шаг 1. Разбираем старый прожектор

1

Откручиваем винт защитной решетки и опускаем ее.

2

Вынимаем стекло, закрывающее лампу прожектора.

Вынимаем стекло

Источник: https://youtu.be/STNHmvcoD90

3

Вынимаем галогенную колбу.

4

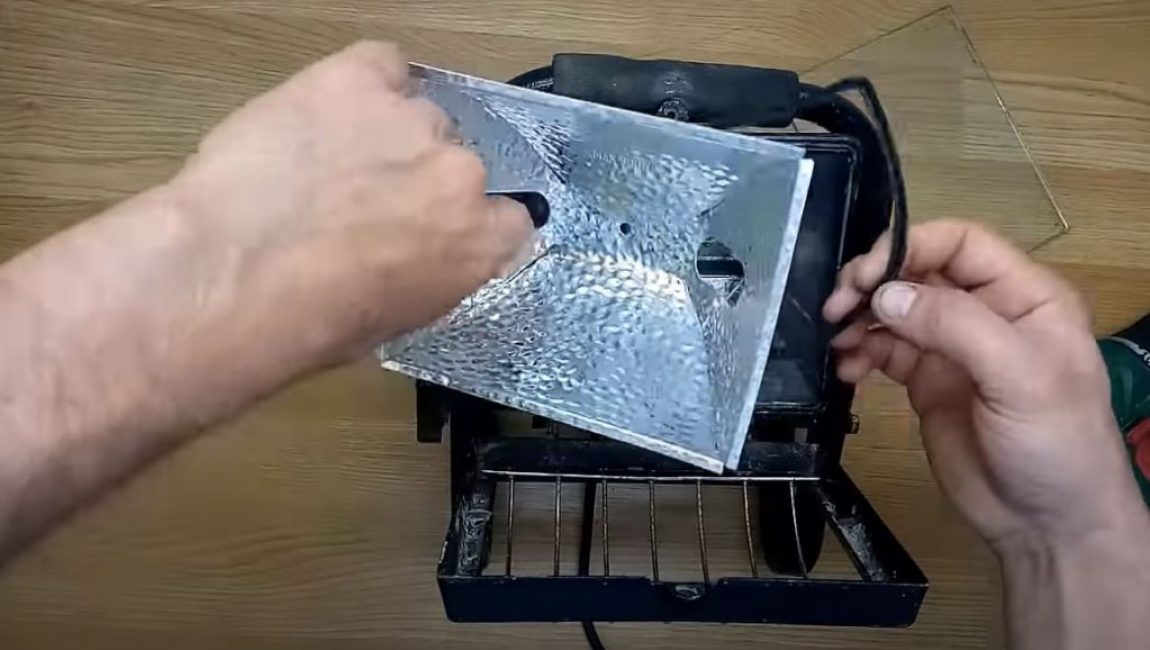

Откручиваем винт крепления рефлектора и вынимаем его вместе с прокладкой.

Откручиваем винт крепления рефлектора и вынимаем его

Источник: https://youtu.be/STNHmvcoD90

5

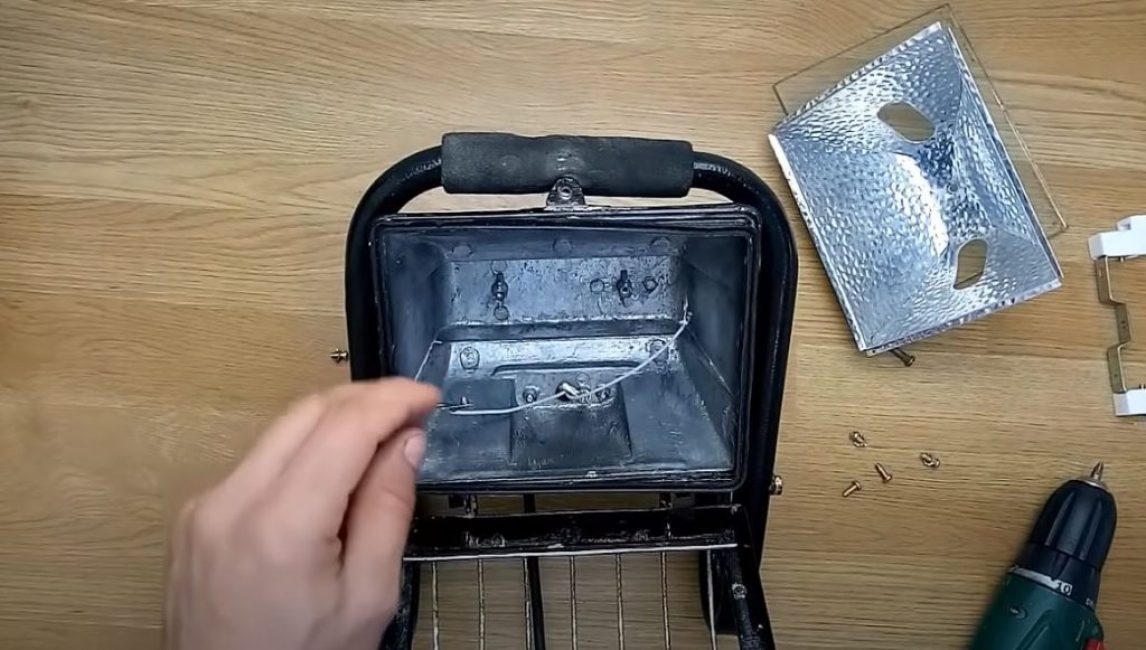

Полностью демонтируем систему электропитания, оставив только два входящих провода.

Полностью демонтируем систему электропитания

Источник: https://youtu.be/STNHmvcoD90

Шаг 2. Собираем светодиодный прожектор

1

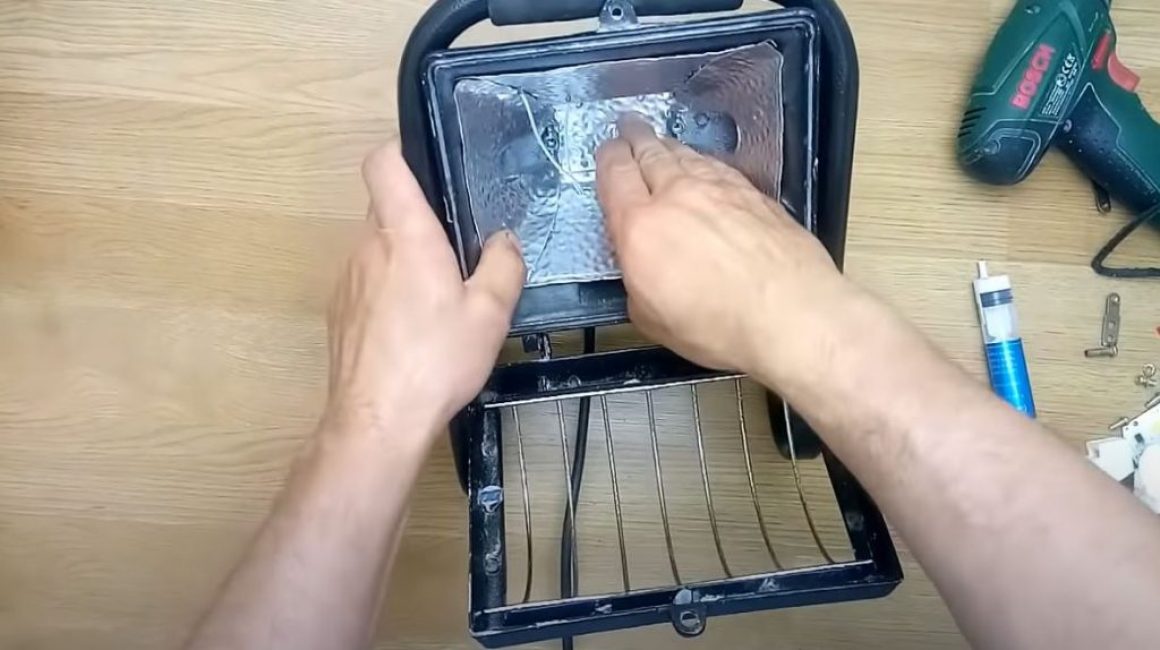

Придав рефлектору необходимую форму и выведя провода, помещаем его в корпус прожектора на термопасту.

Помещаем его в корпус прожектора на термопасту

Источник: https://youtu.be/STNHmvcoD90

2

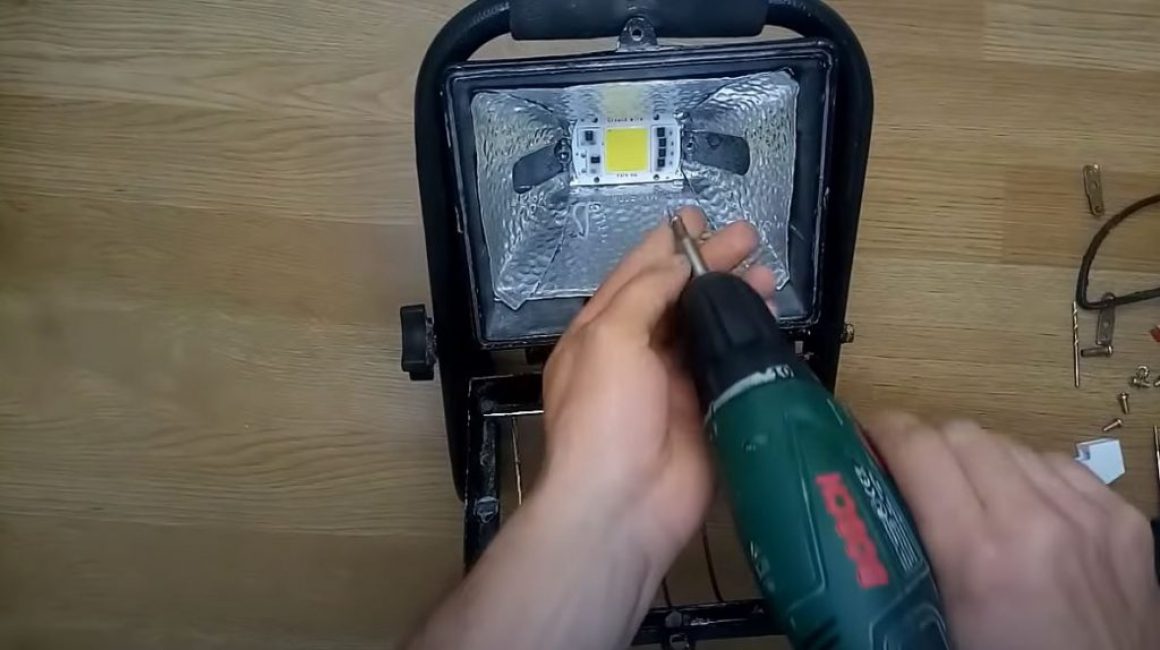

В центр рефлектора, также на термопасту, помещаем светодиодную матрицу, прикрутив ее саморезами.

помещаем светодиодную матрицу

Источник: https://youtu.be/STNHmvcoD90

3

Подпаиваем к матрице провода питания.

Подпаиваем к матрице провода питания

Источник: https://youtu.be/STNHmvcoD90

4

Собираем прожектор в обратной последовательности: ставим прокладку, стекло, поднимаем и прикручиваем защитную решетку.

Собираем прожектор

Источник: https://youtu.be/STNHmvcoD90

Шаг 3. Проводим испытание

Теперь осталось только погасить свет в мастерской и включить прожектор. Освещение стало даже ярче чем с галогенной лампой, а потреблять электроэнергии новый прожектор будет в десять раз меньше.

Проводим испытание

Источник: https://youtu.be/STNHmvcoD90
