Электродрель есть в арсенале практически каждого мастера, чего не скажешь о токарном станке. В нашей статье мы расскажем вам, как легко и недорого сделать токарный станок из дрели своими руками. Основной материал, который используется при его изготовлении (за исключением, пожалуй, подшипника, болтов и саморезов) – это древесина. Поэтому вам не понадобится проведение сварочных работ. Кстати, дрель легко высвобождается из станка и может использоваться по прямому назначению.

Как сделать удобный ключ для патрона дрели: простой лайфхак Читайте также: Как сделать удобный ключ для патрона дрели: простой лайфхак

Материалы для изготовления

Для изготовления станка, вам понадобятся:

  • электродрель;
  • подшипник;
  • болты, гайки, шайбы, саморезы;
  • толстая фанера;
  • деревянные рейки;
  • клей;
  • ножовка или циркулярный станок;
  • деревянная заготовка, стамеска, резец по дереву, наждачная бумага для проведения испытания.

Шаг 1. Изготавливаем основу и крепление под дрель

1

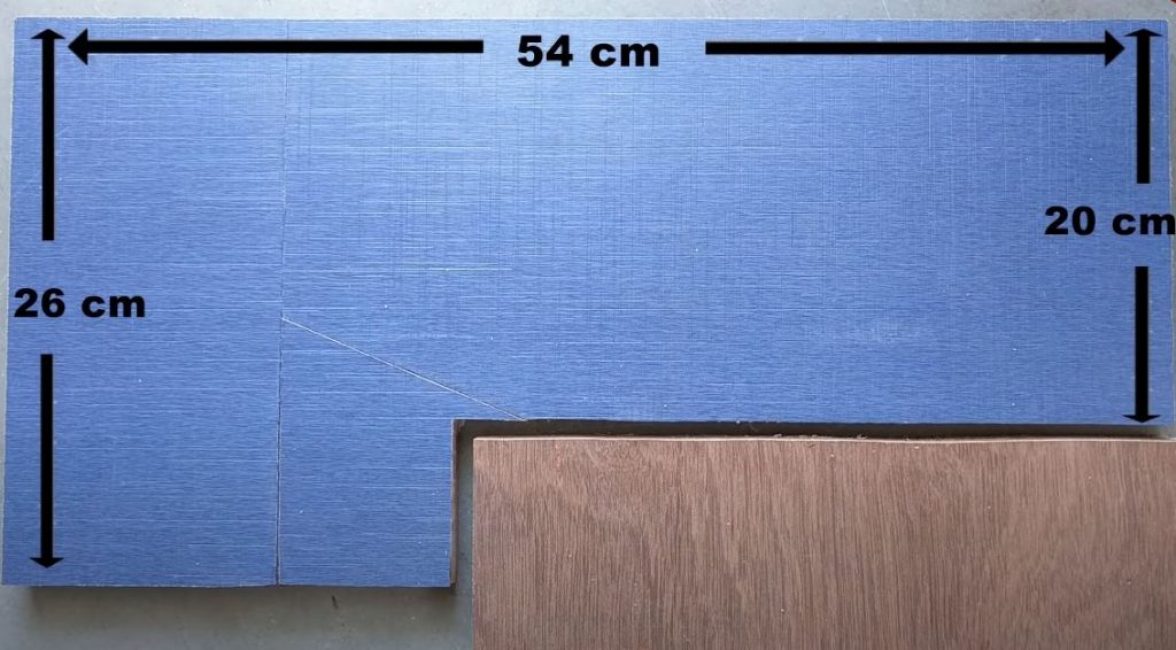

Из фанеры вырезаем Г-образную основу под станок. Ее размеры зависят от величины вашей дрели и размеров заготовок, которые предполагается обрабатывать на станке. (В примере размеры 54х26х20 см).

Из фанеры вырезаем Г-образную основу под станок

Источник: https://youtu.be/dot6nEXGC5E

2

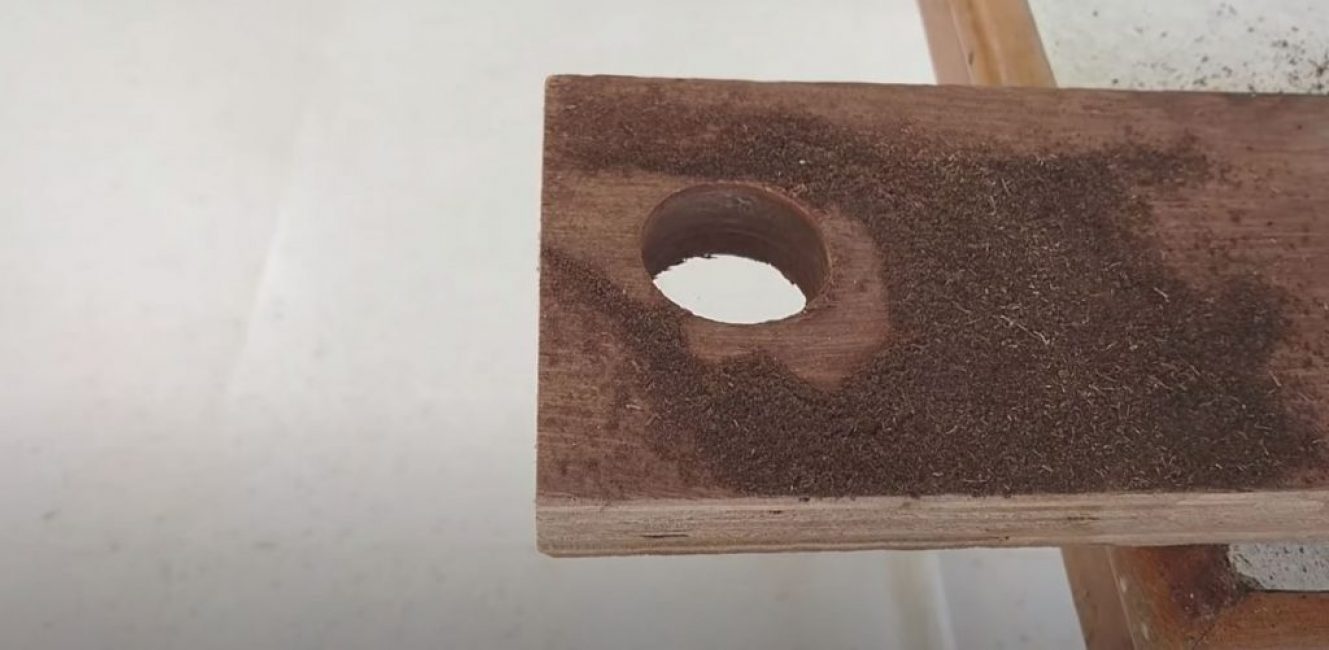

Также вырезаем прямоугольник для крепления дрели и просверливаем в нем отверстие под патрон дрели. Отверстие нужно просверливать на такой высоте, чтобы вставленная в него дрель лежала на основе станка.

просверливаем отверстие под патрон дрели

Источник: https://youtu.be/dot6nEXGC5E

Шаг 2. Делаем заднюю бабку и подручник

1

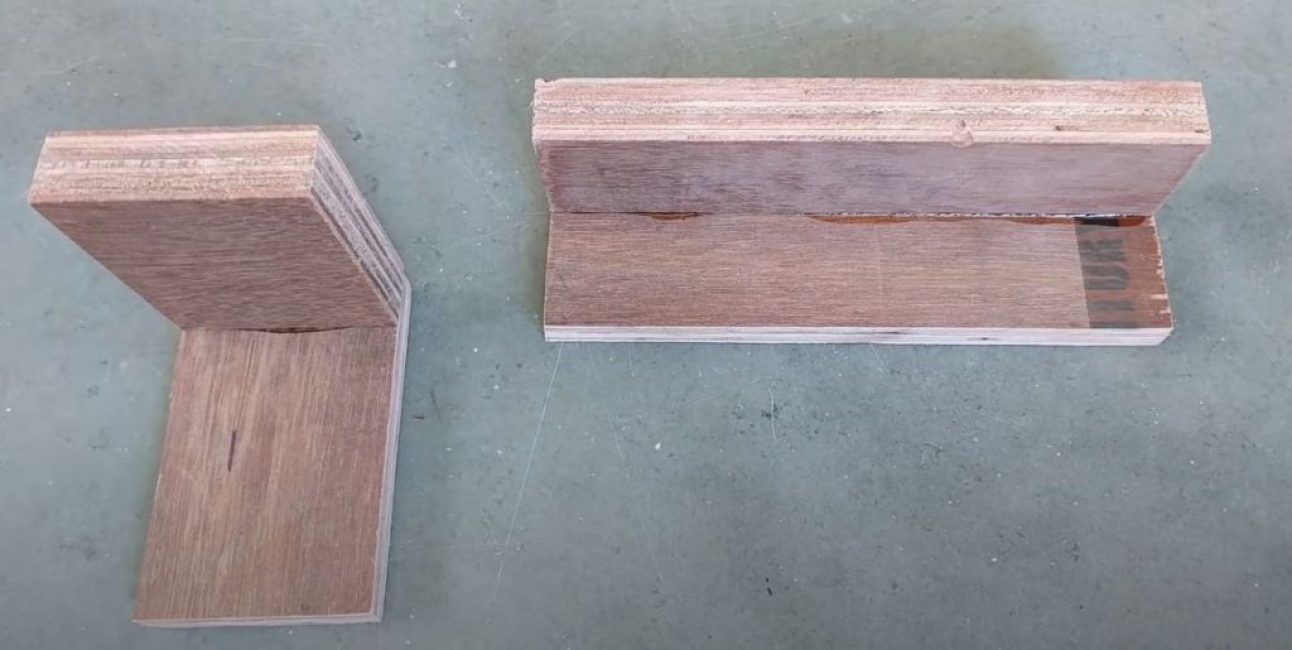

Вырезаем по две заготовки для каждого элемента и склеиваем их под углом 90 градусов.

Вырезаем по две заготовки для каждого элемента и склеиваем их под углом 90 градусов

Источник: https://youtu.be/dot6nEXGC5E

2

Та заготовка, что шире – это подручник. На него будет ложиться инструмент при проведении токарных работ, поэтому его высота должна быть равной высоте от основы станка до середины патрона дрели.

3

Та, что уже – это задняя бабка. В ней необходимо просверлить сквозное отверстие для подшипника с упором. Его центр должен соответствовать центру отверстия под патрон дрели.

4

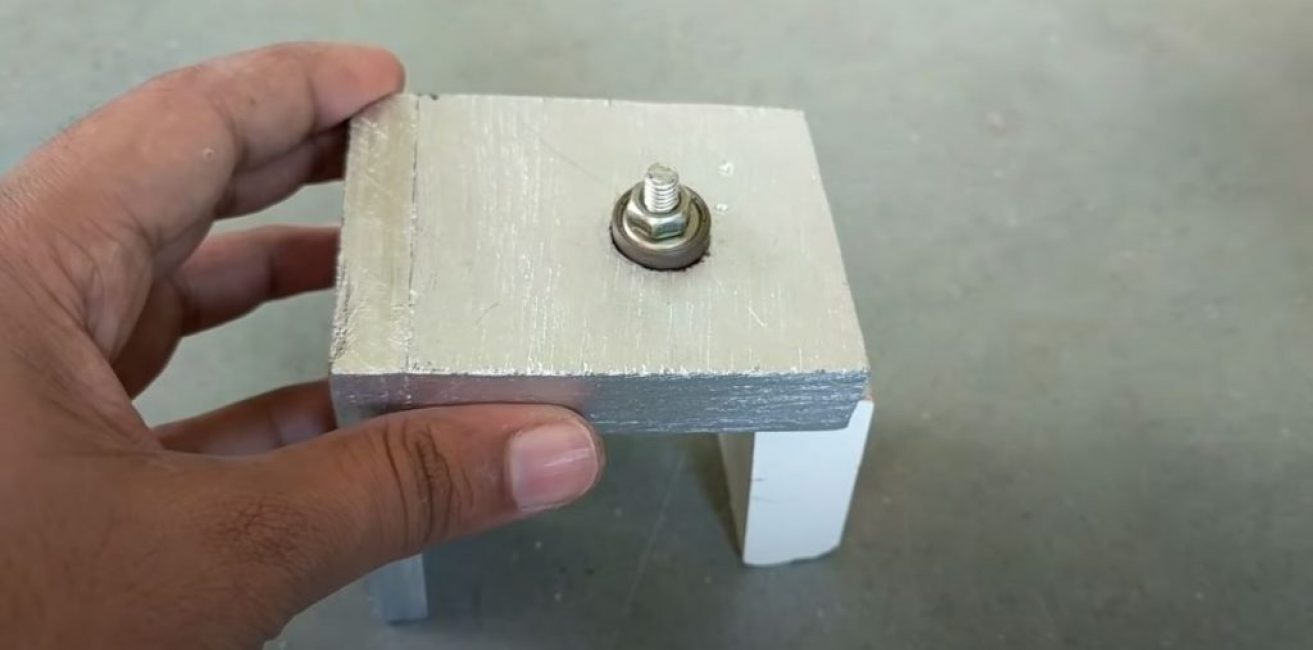

В качестве упора задней бабки будем использовать обычный болт. Вкручиваем его в подшипник, а подшипник вклеиваем в подготовленное отверстие.

Вкручиваем болт в подшипник, а подшипник вклеиваем в подготовленное отверстие

Источник: https://youtu.be/dot6nEXGC5E

5

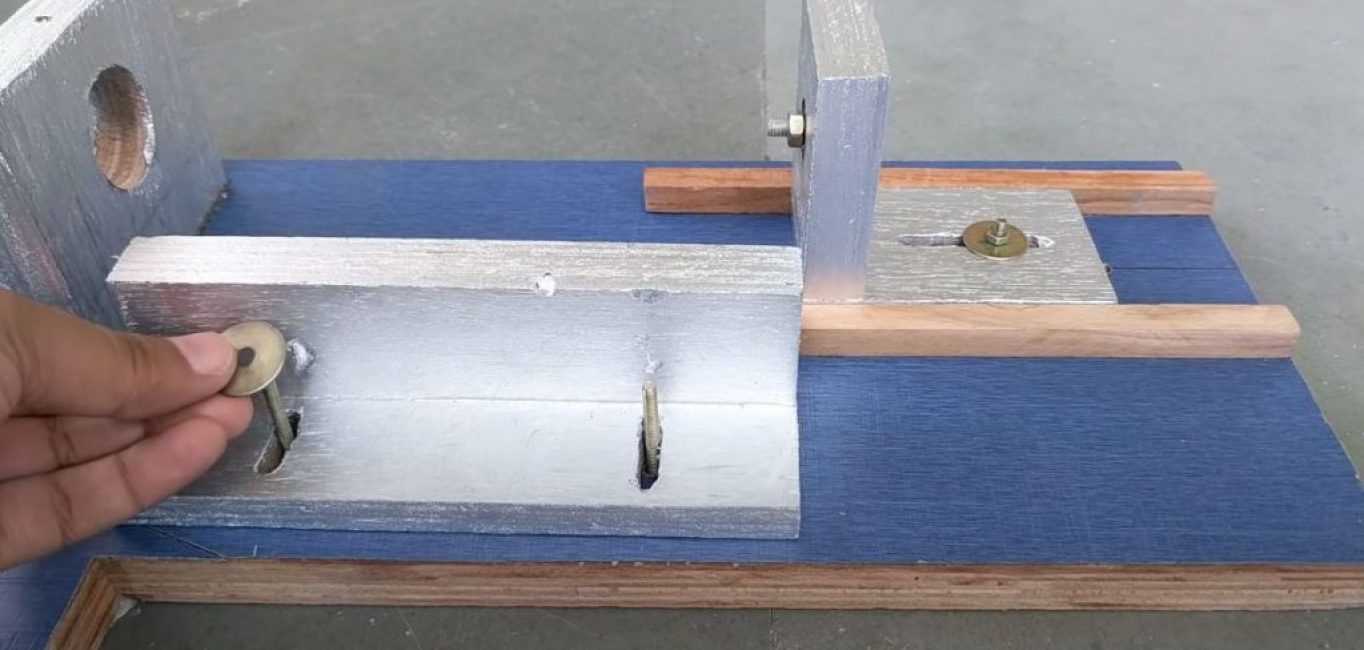

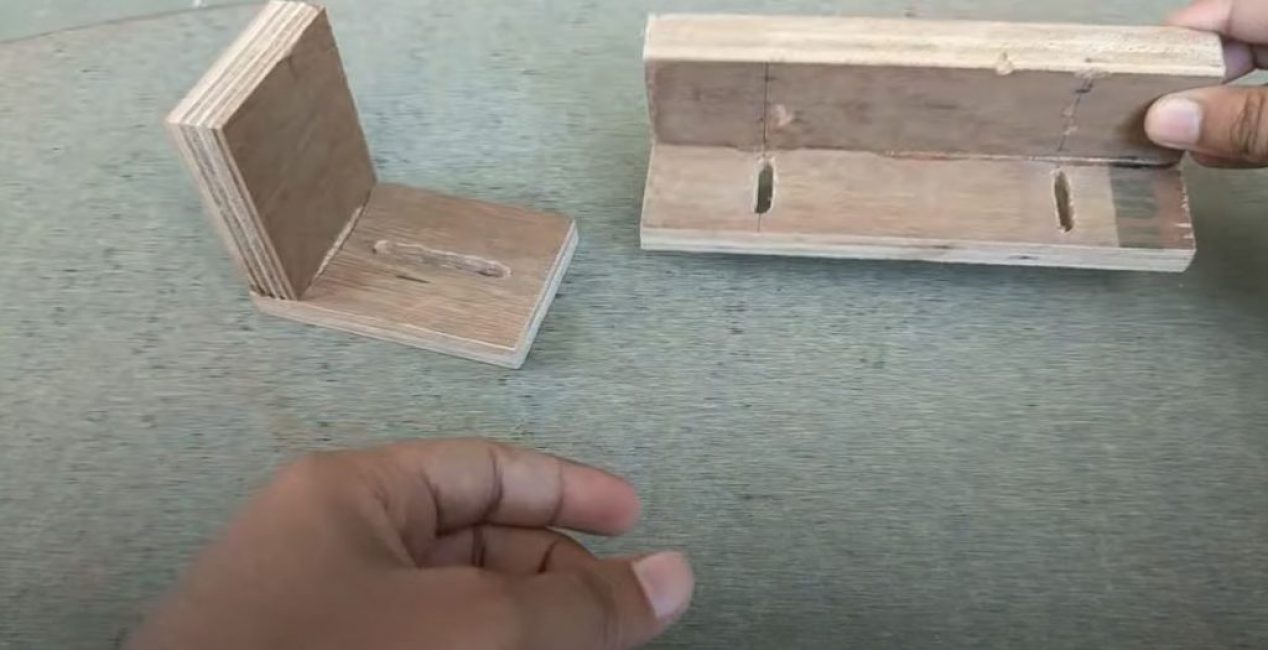

В основании подручника делаем два щелевых отверстия, для возможности его передвижения по станине. В основании задней бабки также проделываем одно такое отверстие.

В основании подручника делаем два щелевых отверстия

Источник: https://youtu.be/dot6nEXGC5E

6

Все детали, по желанию, можно покрасить.

Шаг 3. Делаем переднюю бабку

1

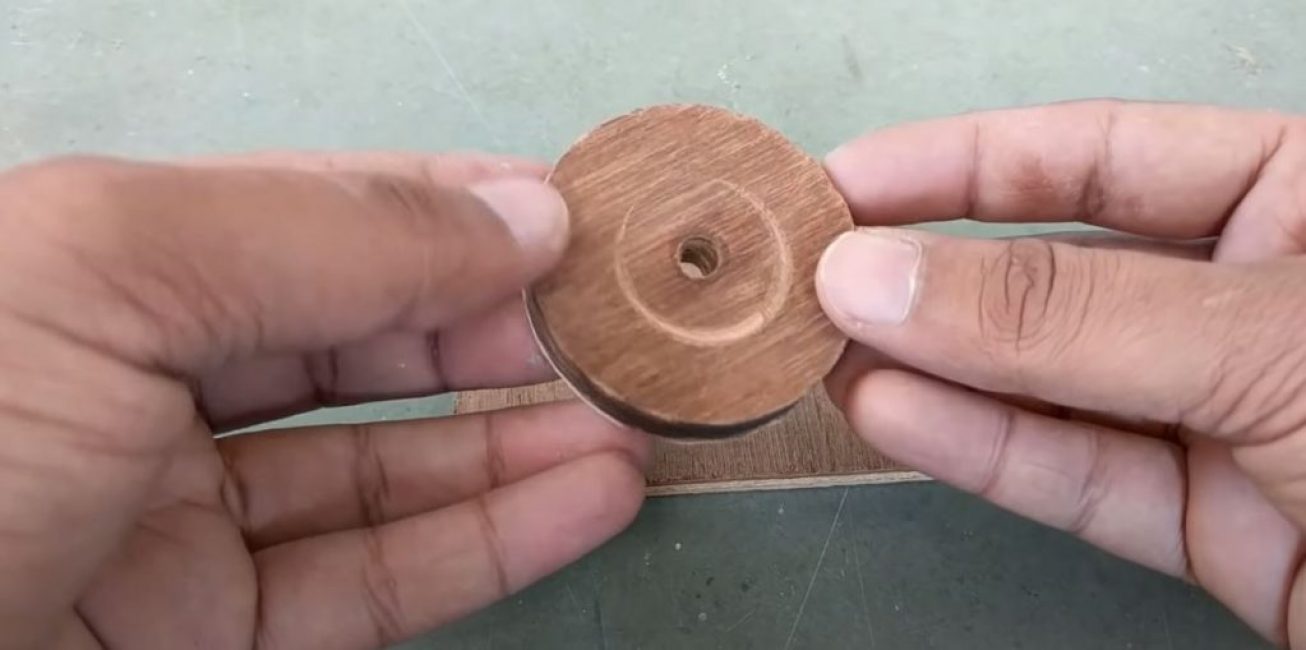

Из толстой фанеры насадкой «коронка» вырезаем круглую заготовку для передней бабки.

ырезаем круглую заготовку для передней бабки

Источник: https://youtu.be/dot6nEXGC5E

2

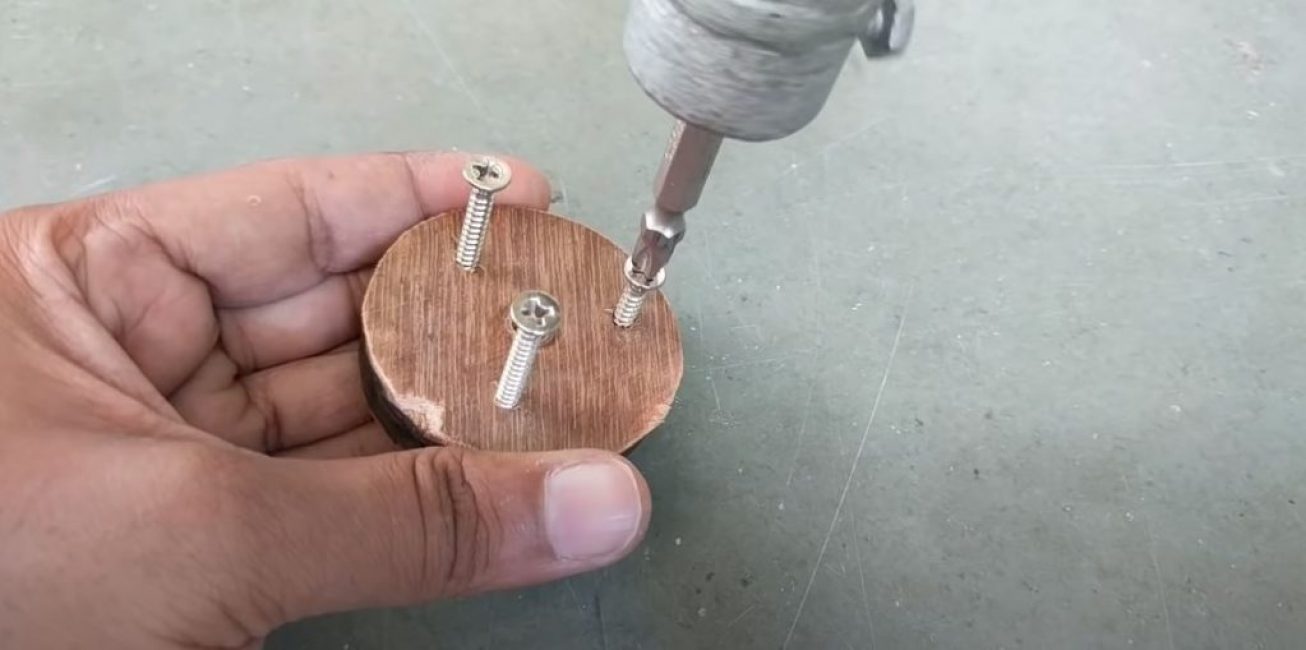

Просверливаем в ней три отверстия для упоров. В качестве упоров будем использовать обычные саморезы, которые и закручиваем в просверленные отверстия.

Просверливаем в ней три отверстия для упоров

Источник: https://youtu.be/dot6nEXGC5E

Не закручивайте саморезы до конца, чтобы была возможность поджать заготовку во время работы.
3

В центральное отверстие вставляем болт под патрон электродрели и зажимаем его гайкой.

Шаг 4. Собираем токарный станок

1

Прикручиваем к основе крепление под дрель.

2

Сверху на основу приклеиваем две деревянных направляющих для задней бабки. Просверливаем отверстия для крепления ее и подручника и устанавливаем их на место.

Сверху на основу приклеиваем две деревянных направляющих для задней бабки

Источник: https://youtu.be/dot6nEXGC5E

3

Вставляем дрель в крепление и зажимаем сверху саморезом. Под ручку дрели подклеиваем небольшой кусочек дерева.

Шаг 5. Проводим испытание

1

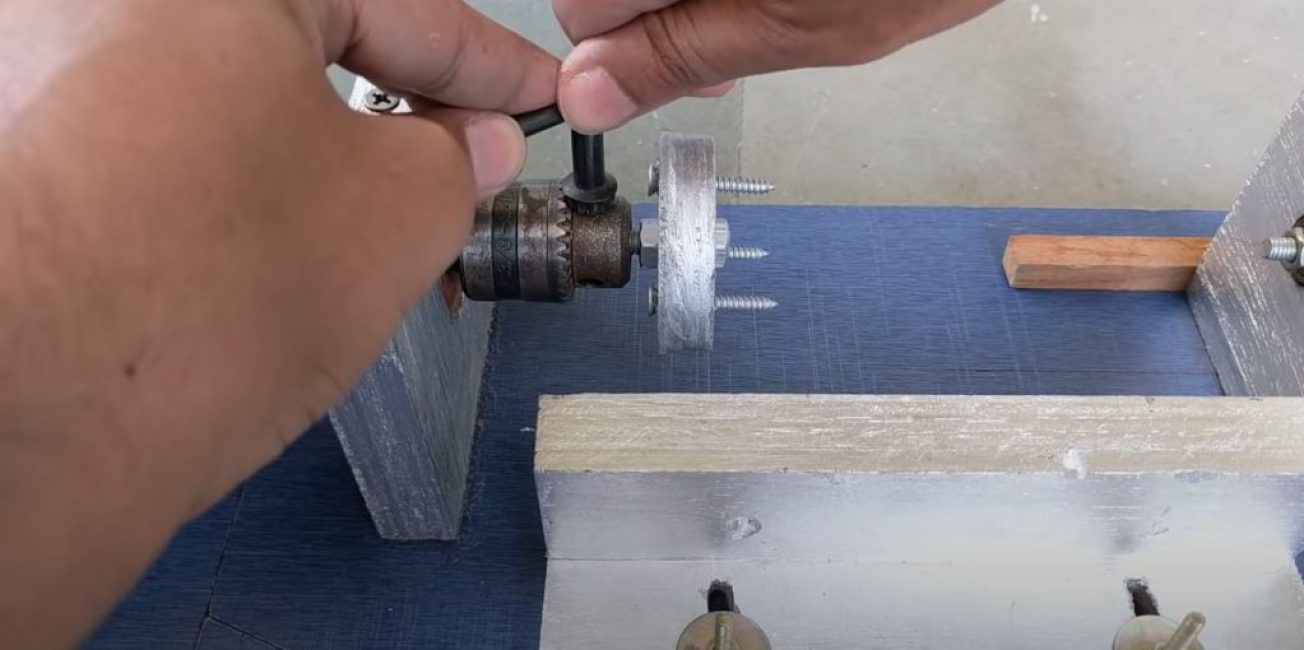

Зажимаем в патроне дрели переднюю бабку.

Зажимаем в патроне дрели переднюю бабку

Источник: https://youtu.be/dot6nEXGC5E

2

В деревянной заготовке просверливаем отверстия под упоры и помещаем заготовку между задней и передней бабками.

3

Включаем дрель и фиксируем кнопку в положении «включено».

4

Вначале стамеской, а затем специальными резцами придаем заготовке нужную форму.

придаем заготовке нужную форму

Источник: https://youtu.be/dot6nEXGC5E

5

В конце работы, не выключая дрель, зашлифовываем выточенное изделие наждачной бумагой.
