Нагрев воды на даче – проблема стоящая практически перед каждым из дачников. Конечно же, можно поставить емкость с водой прямо на солнце. Но время ожидания результата растянется на многие часы. В нашей статье мы расскажем, как сделать солнечный коллектор для нагрева воды своими руками. Такой коллектор существенно сократит время нагрева воды, а применение солнечной батареи позволит не тратить деньги на электроэнергию.

Как пробурить скважину на воду своими руками? Описание, обустройство (Фото & Видео) Читайте также: Как пробурить скважину на воду своими руками? Описание, обустройство (Фото & Видео)

Материалы для изготовления

Для того, чтобы сделать солнечный коллектор, вам понадобятся:

  • радиатор охлаждения от старого холодильника;
  • влагостойкая фанера;
  • деревянные бруски;
  • теплоизоляционная фольга;
  • стрейч или оргстекло;
  • обычный и двусторонний скотч;
  • тонкий силиконовый шланг;
  • погружной водяной насос на 12 В, 5 Вт;
  • автоматический конвертер напряжения;
  • солнечная панель SP-12 на 25 Вт;
  • паяльник;
  • изолированные провода;
  • мультиметр.

Шаг 1. Делаем корпус коллектора

1

Из брусков делаем каркас корпуса коллектора по размеру радиатора охлаждения холодильника.

2

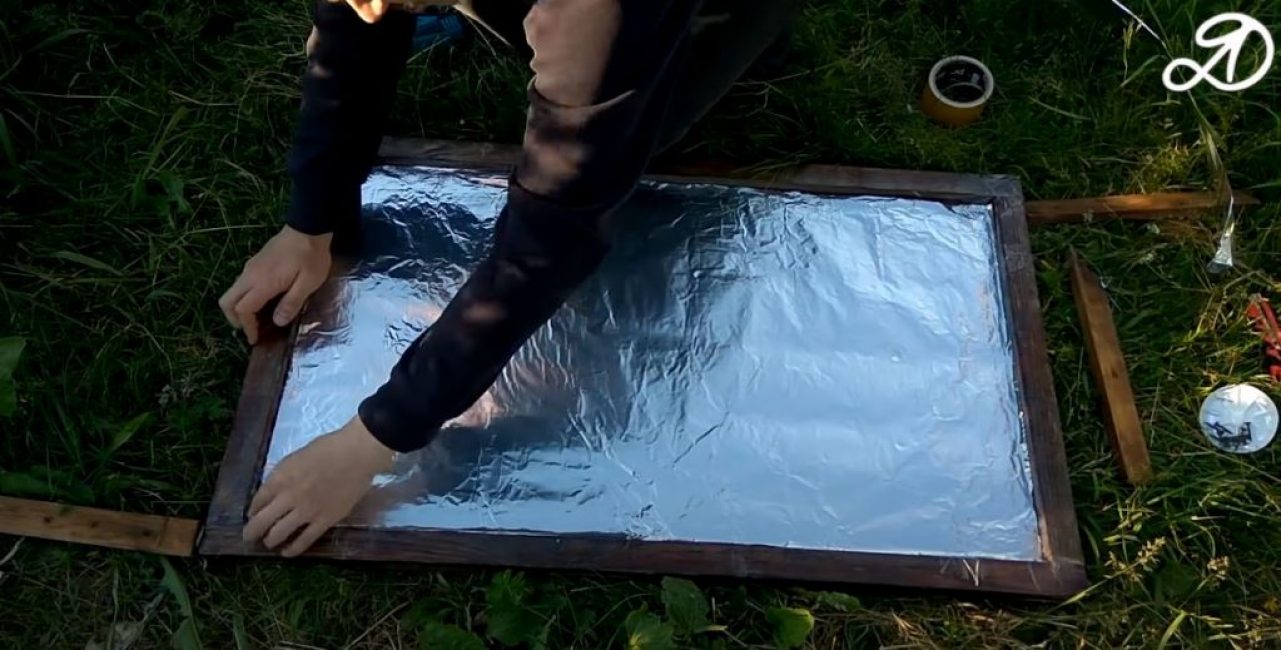

Дно корпуса делаем из влагостойкой фанеры и застилаем его теплоизоляционной фольгой.

Дно корпуса делаем из влагостойкой фанеры и застилаем его теплоизоляционной фольгой

Источник: https://youtu.be/uGEBbzyXdhI

Фольгу лучше вырезать с загибом на бортики и приклеить на двусторонний скотч.
3

В брусках делаем отверстия под выходы змеевика радиатора.

4

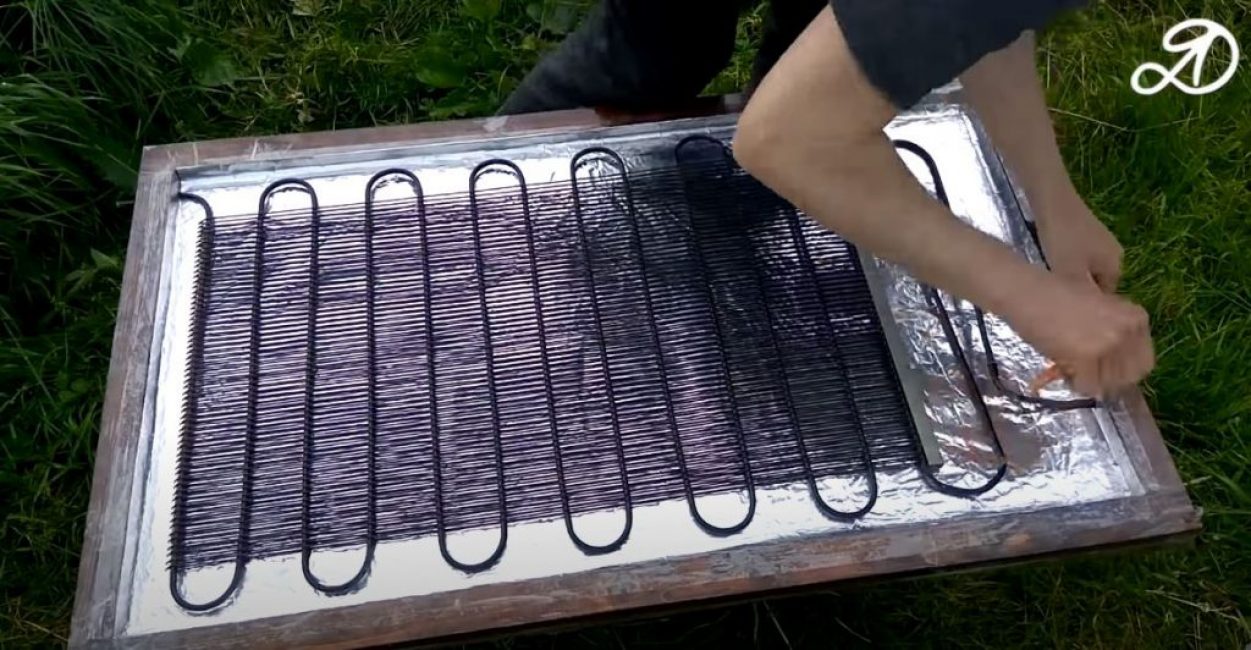

Устанавливаем радиатор в корпус, выводя змеевик через отверстия в брусках.

Устанавливаем радиатор в корпус

Источник: https://youtu.be/uGEBbzyXdhI

5

Конденсатор радиатора прикрепляем к корпусу скотчем.

6

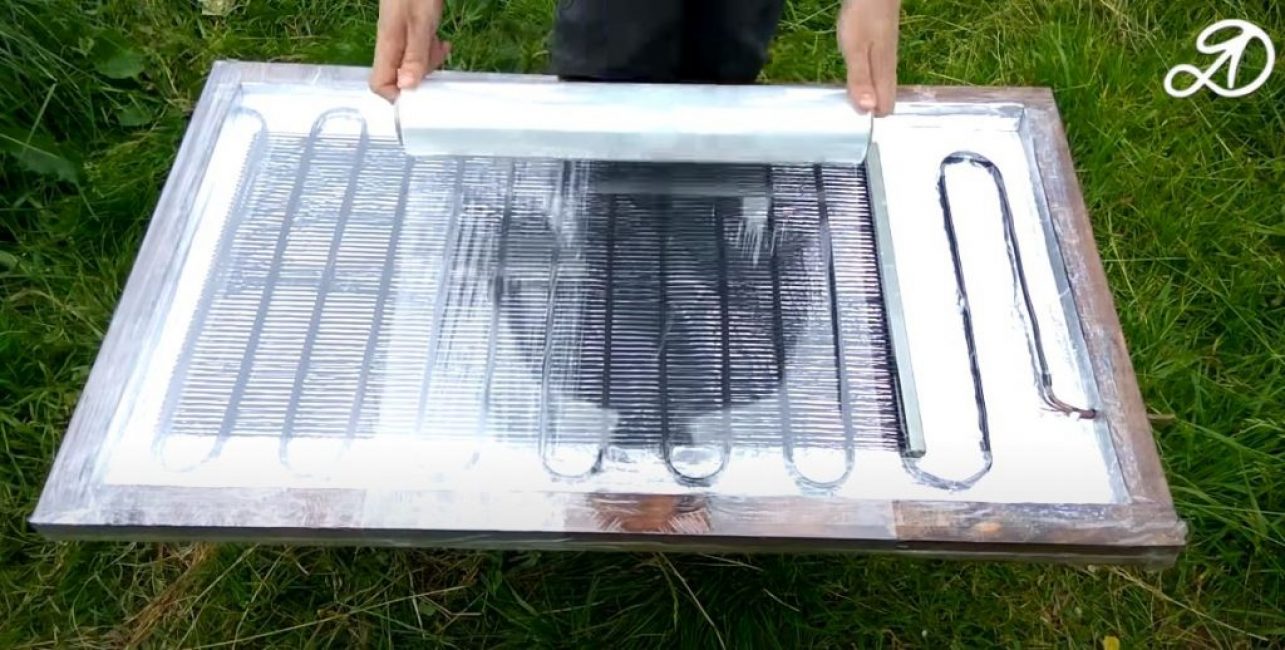

В идеале корпус коллектора нужно накрыть оргстеклом, но за неимением последнего можно обойтись 3-4 слоями стрейча.

можно обойтись 3-4 слоями стрейча

Источник: https://youtu.be/uGEBbzyXdhI

Для увеличения КПД коллектора, поверхность стрейча должна быть как можно ровнее.
7

Для удобства переноски и установки приделаем к корпусу ручки.

Для удобства переноски и установки приделаем к корпусу ручки

Источник: https://youtu.be/uGEBbzyXdhI

Шаг 2. Собираем систему подачи воды

1

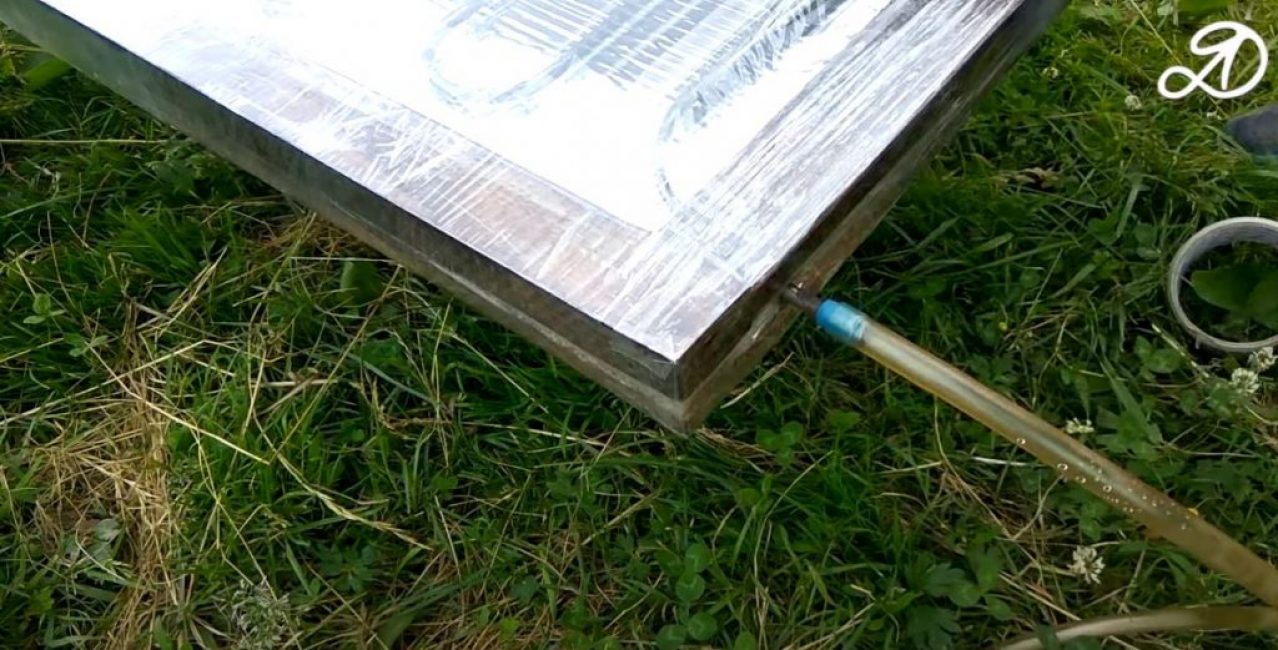

Подсоединяем к змеевику тонкий силиконовый шланг. Если он находит неплотно, подматываем изоленту.

Подсоединяем к змеевику тонкий силиконовый шланг

Источник: https://youtu.be/uGEBbzyXdhI

2

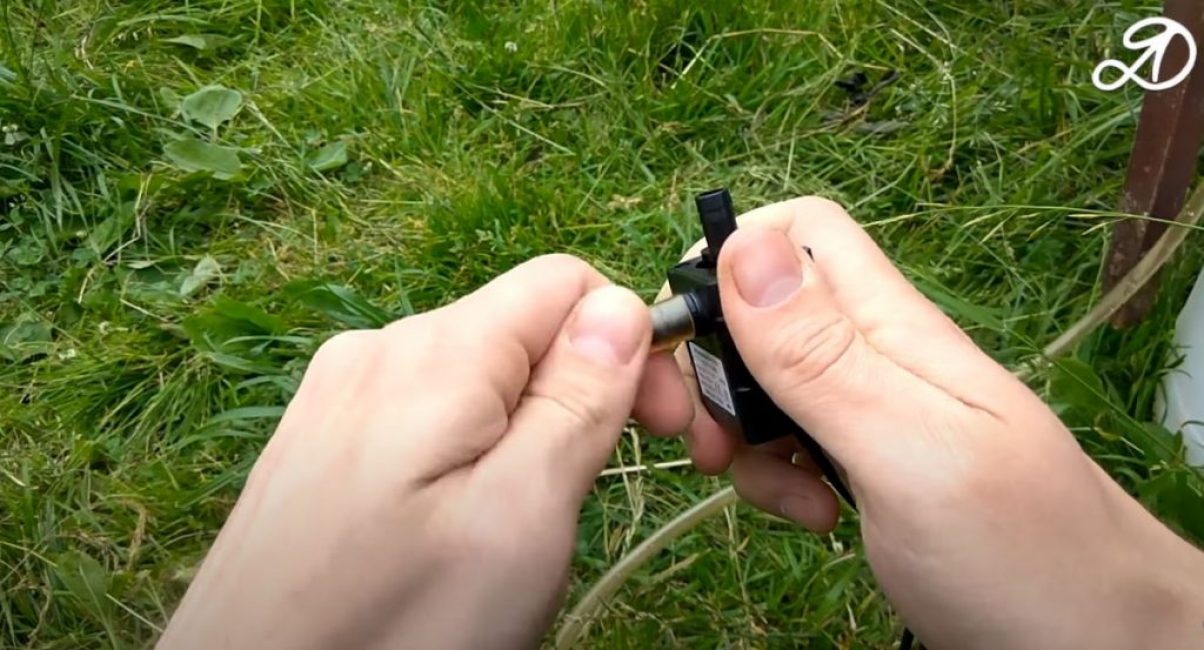

Второй конец шланга подсоединяем к выходу насоса.

Второй конец шланга подсоединяем к выходу насоса

Источник: https://youtu.be/uGEBbzyXdhI

Насос можно брать небольшой производительности (≈ 250 литров в час), главное, чтобы он поднимал воду на нужную высоту (в примере – 3 м).
3

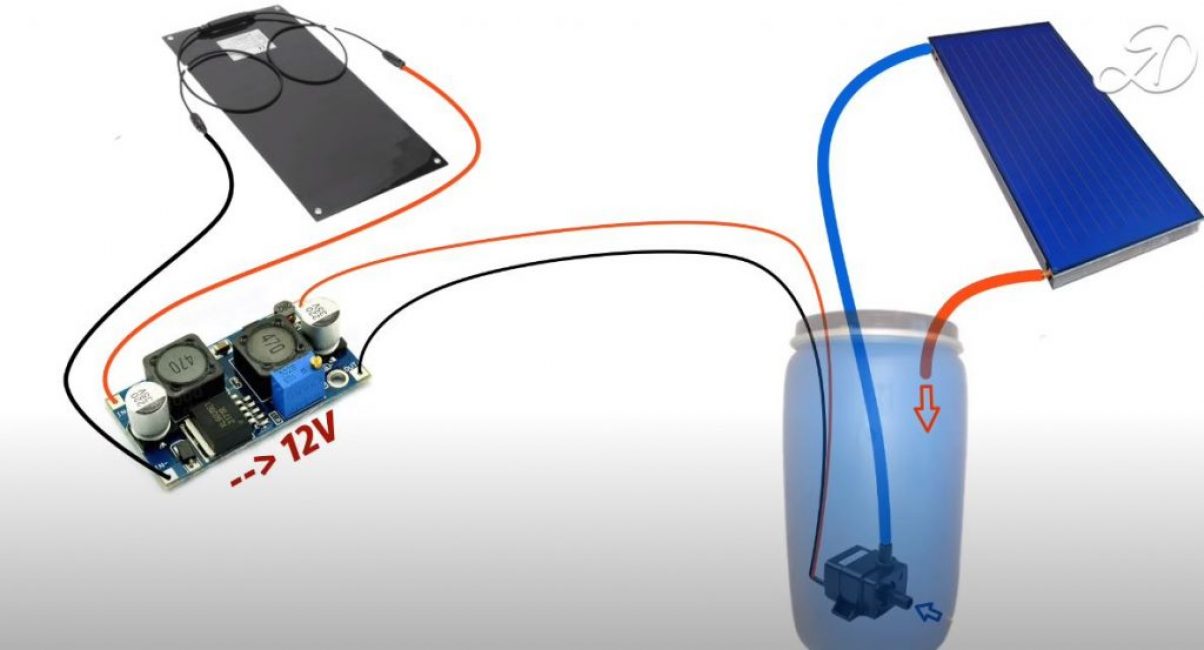

Для защиты насоса, питание на него будем подавать от солнечной батареи через конвертер по следующей схеме.

схема

Источник: https://youtu.be/uGEBbzyXdhI

4

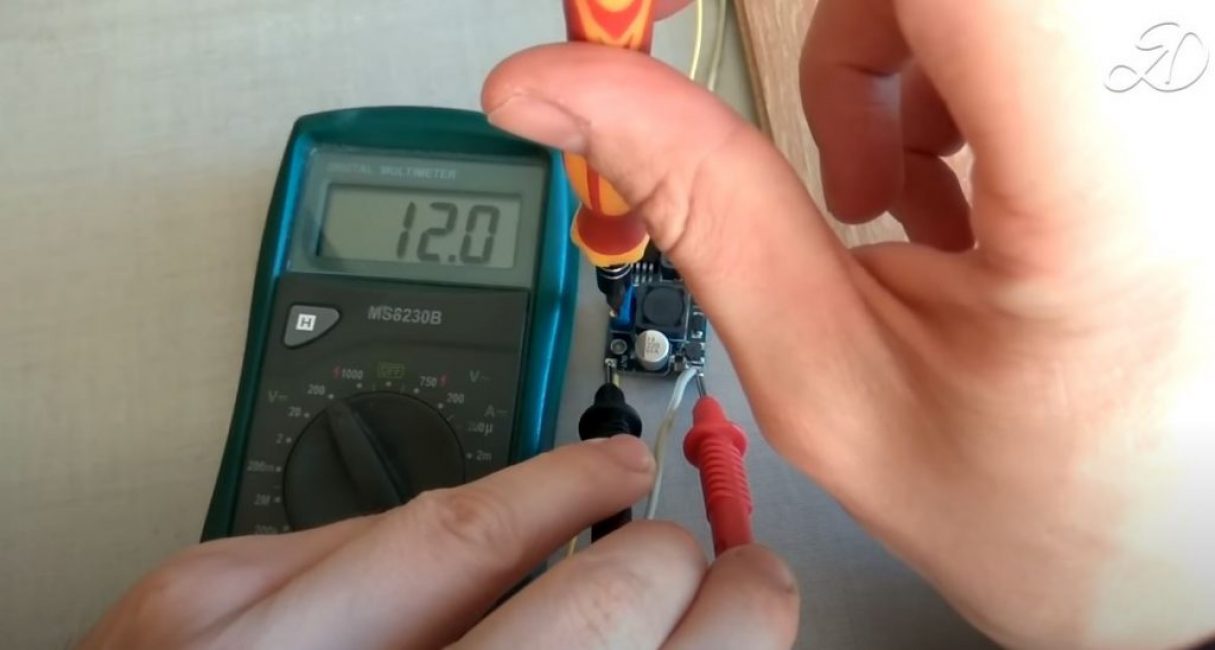

Подпаиваем провода к конвертеру и настраиваем на выходе 12 В.

настраиваем на выходе 12 В

Источник: https://youtu.be/uGEBbzyXdhI

5

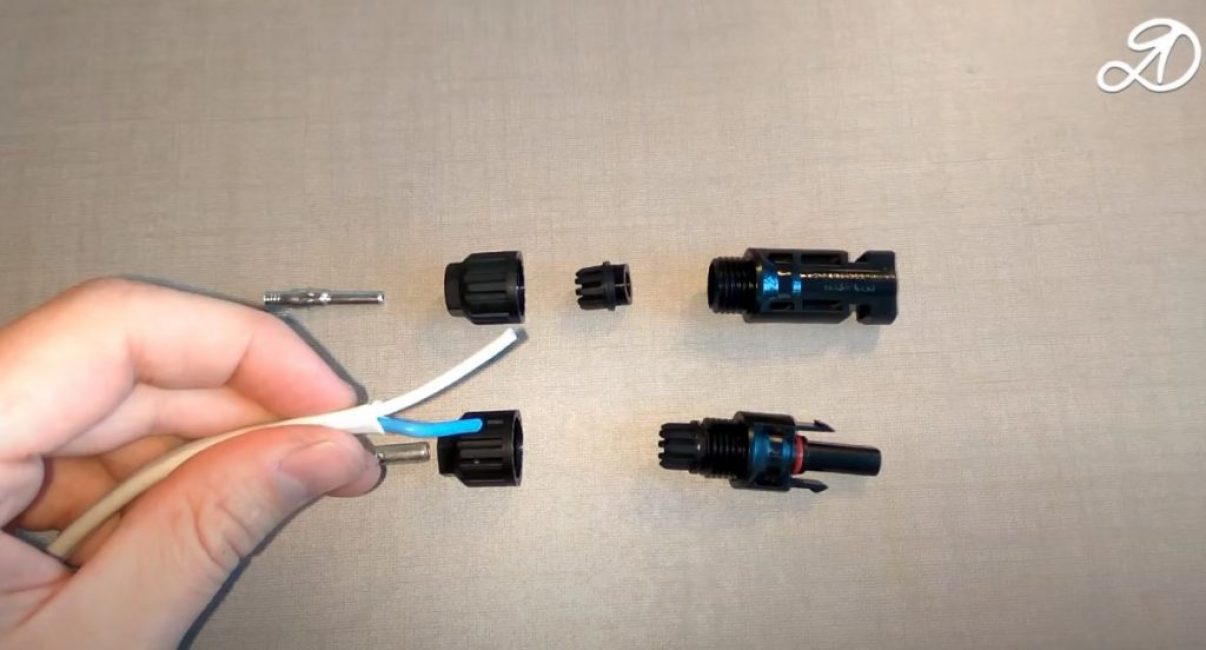

Для удобства в эксплуатации, к входным проводам конвертера и выходным проводам солнечной батареи подпаиваем коннекторы.

подпаиваем коннекторы

Источник: https://youtu.be/uGEBbzyXdhI

Шаг 3. Проводим испытание

1

Подключаем конвертер к солнечной батарее и проверяем напряжение на его выходе. Оно должно быть 12 В.

2

Подключаем насос и опускаем его на дно емкости с холодной водой (21 градус Цельсия).

3

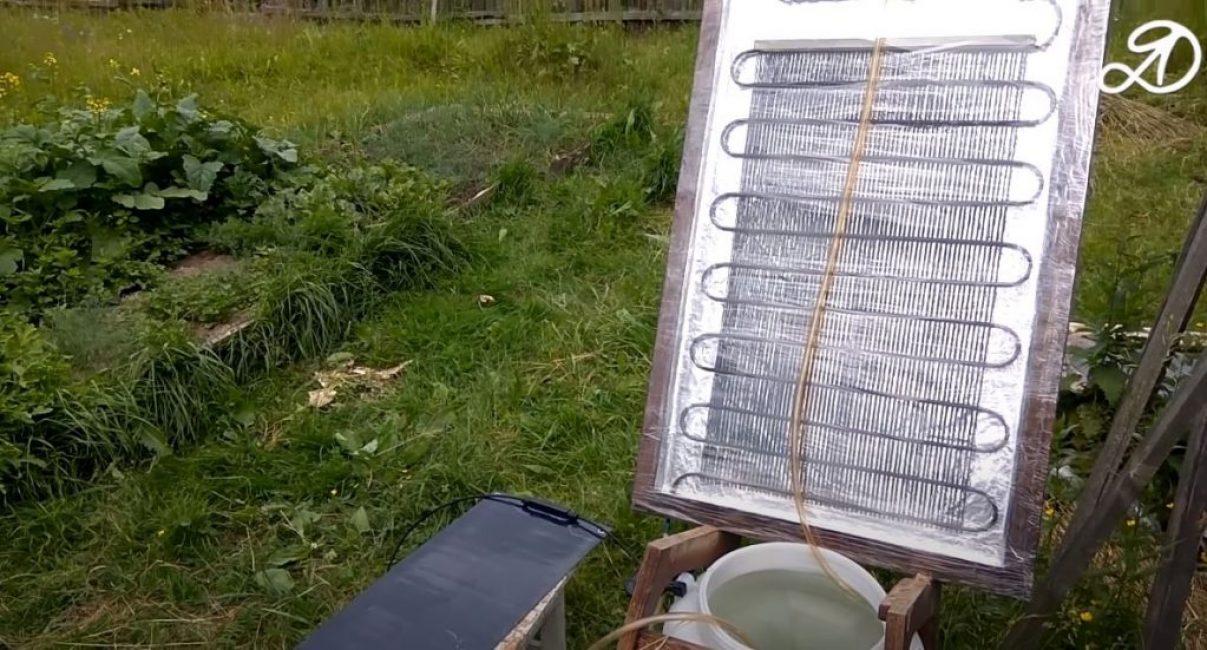

Солнечный коллектор располагаем так, чтобы он был максимально повернут к лучам солнца.

Солнечный коллектор располагаем так, чтобы он был максимально повернут к лучам солнца

Источник: https://youtu.be/uGEBbzyXdhI

4

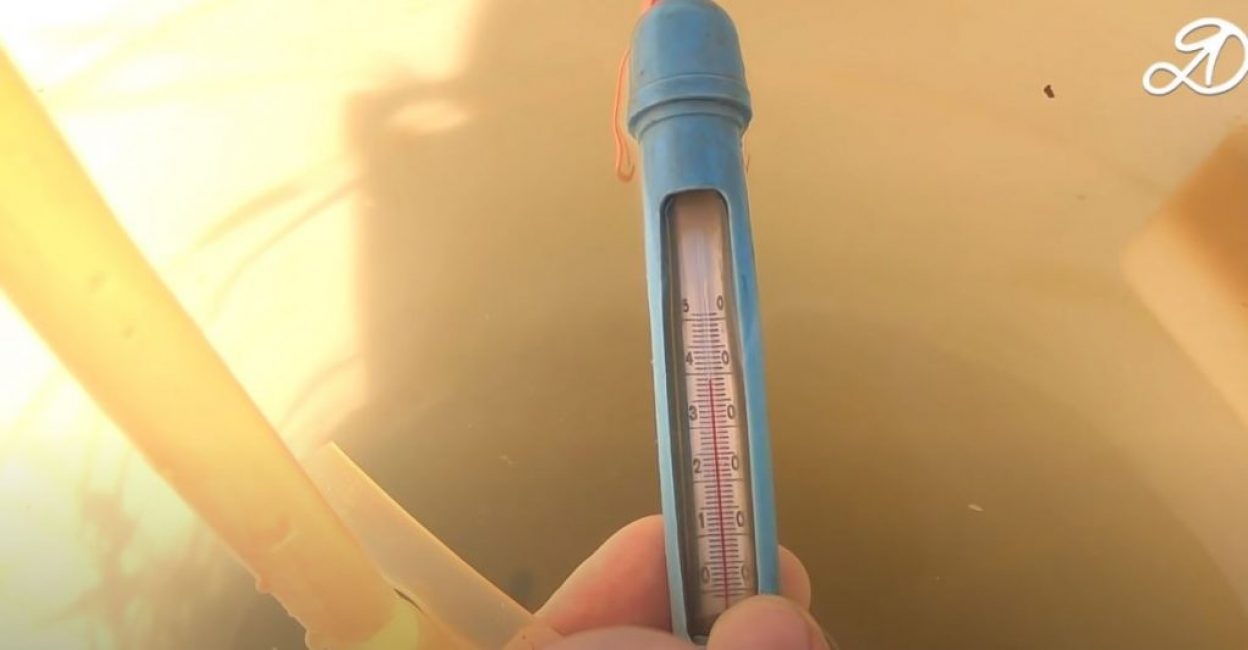

Через какое-то время работы коллектора, температура воды в баке достигает 40 градусов Цельсия.

температура воды в баке достигает 40 градусов Цельсия

Источник: https://youtu.be/uGEBbzyXdhI

Можно, также подключить коллектор без насоса, поставив бак с водой на возвышение и оборудовав электромагнитным клапаном и электронным термостатом с датчиком. Тогда теплая вода будет периодически сбегать в дополнительную емкость. Но КПД такой установки значительно ниже, чем у описанной выше, что не скажешь о затратах на ее реализацию.
