Как соединить трубы без сварки и резьбы?

соединяем трубы

Статей о соединении труб написано немало. Конечно же, самый надежный способ – это сварка, но он требует обязательного наличия сварочного аппарата. А если речь идет об алюминиевых или медных трубках, то тут уж не обойтись без опытного сварщика и специальных сварочных аппаратов, например, аргоновых. В нашей статье мы расскажем, как соединить трубы без сварки. Этот метод позволяет соединять трубки одинаковой толщины под различными углами.

Как сделать детский домик своими руками: из дерева и других материалов. Чертежи с размерами | (80 Фото Идей & Видео) Читайте также: Как сделать детский домик своими руками: из дерева и других материалов. Чертежи с размерами | (80 Фото Идей & Видео)

Материалы для работы

Для того, чтобы соединить трубы, вам понадобятся:

  • две трубы одинакового диаметра;
  • толстые металлические пластины;
  • гайка, болт, шайба;
  • дрель;
  • болгарка;
  • два металлических штифта;
  • гаечные ключи, молоток;
  • штангенциркуль.

Шаг 1. Вырезаем трубы

1

От металлической трубы отрезаем два куска, которые необходимо соединить.

2

Зарезаем необходимый угол соединения и зашлифовываем места резки. Трубы должны плотно подходить друг к другу.

Зарезаем необходимый угол соединения

Источник: https://youtu.be/6We8jFC1GoQ

Шаг 2. Изготавливаем металлические пластины

1

Вырезаем две металлические пластины такой толщины, чтобы они плотно заходили внутрь трубы. Длину пластины подбирайте по необходимой крепости соединения.

2

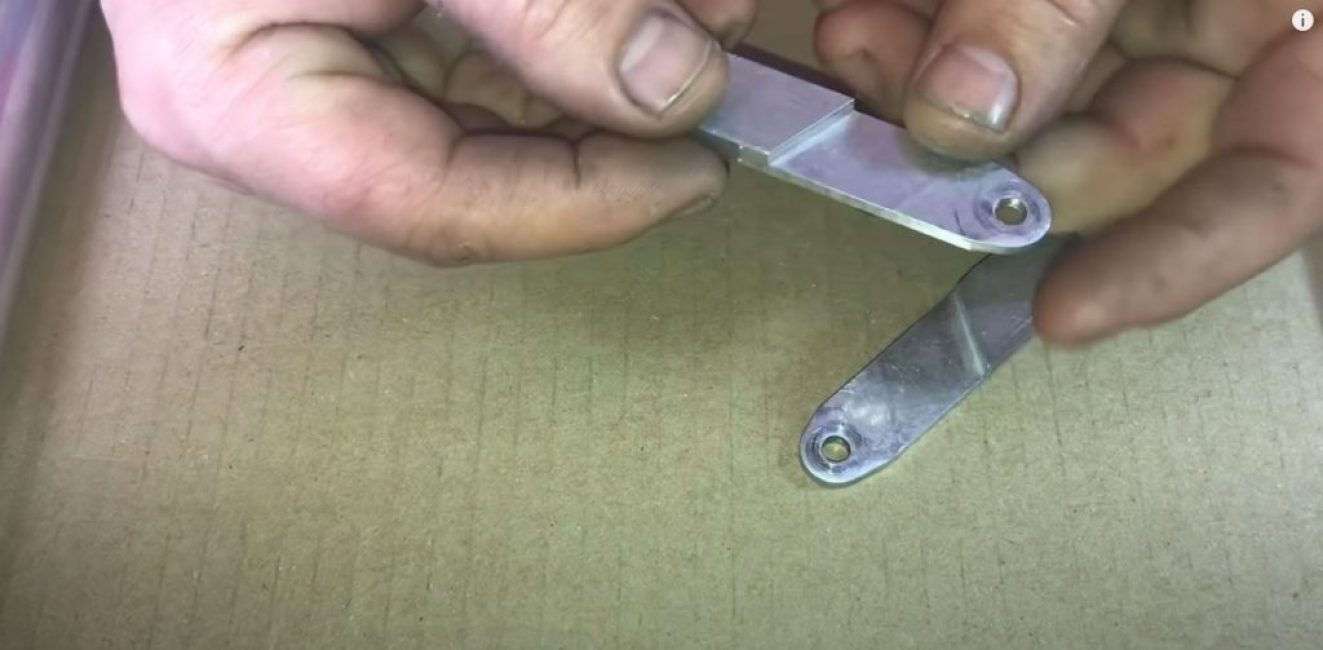

С одного края стачиваем пластину до половины и просверливаем крепежное отверстие.

С одного края стачиваем пластину до половины и просверливаем крепежное отверстие

Источник: https://youtu.be/6We8jFC1GoQ

3

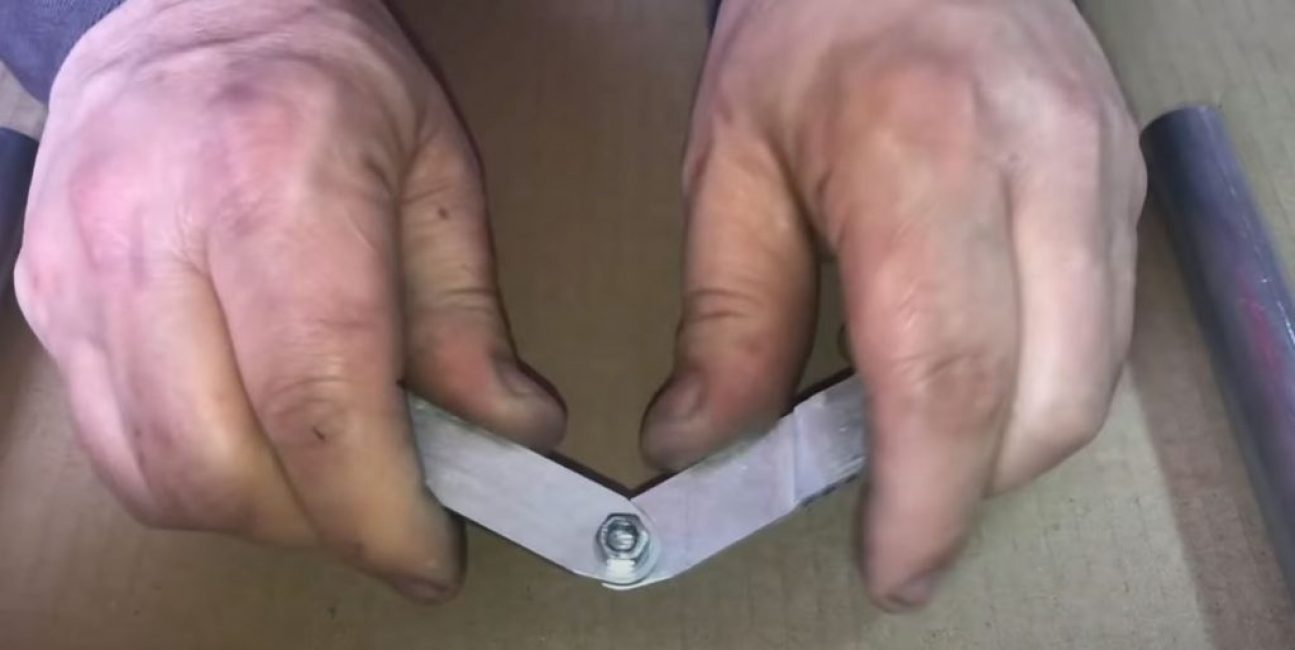

Соединяем пластины между собой под необходимым углом и закручиваем болтом с шайбой и гайкой.

Соединяем пластины между собой под необходимым углом

Источник: https://youtu.be/6We8jFC1GoQ

Длина болта должна быть такой, чтобы в собранном виде конструкция полностью заходила в трубу.
4

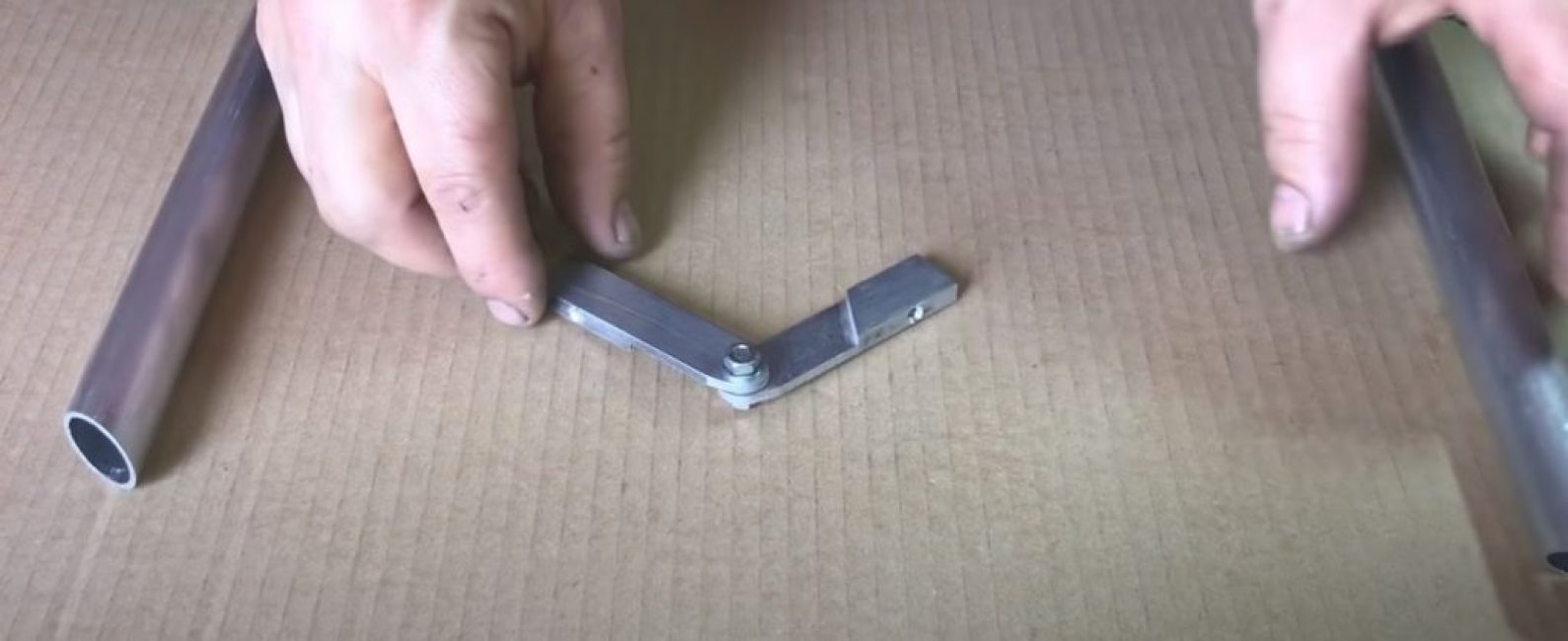

С наружных сторон уголка в несточеной части пластин просверливаем отверстия для штифтов.

С наружных сторон уголка в несточеной части пластин просверливаем отверстия для штифтов

Источник: https://youtu.be/6We8jFC1GoQ

Шаг 3. Соединяем трубы

1

Полностью вставляем соединительную конструкцию в трубы.

2

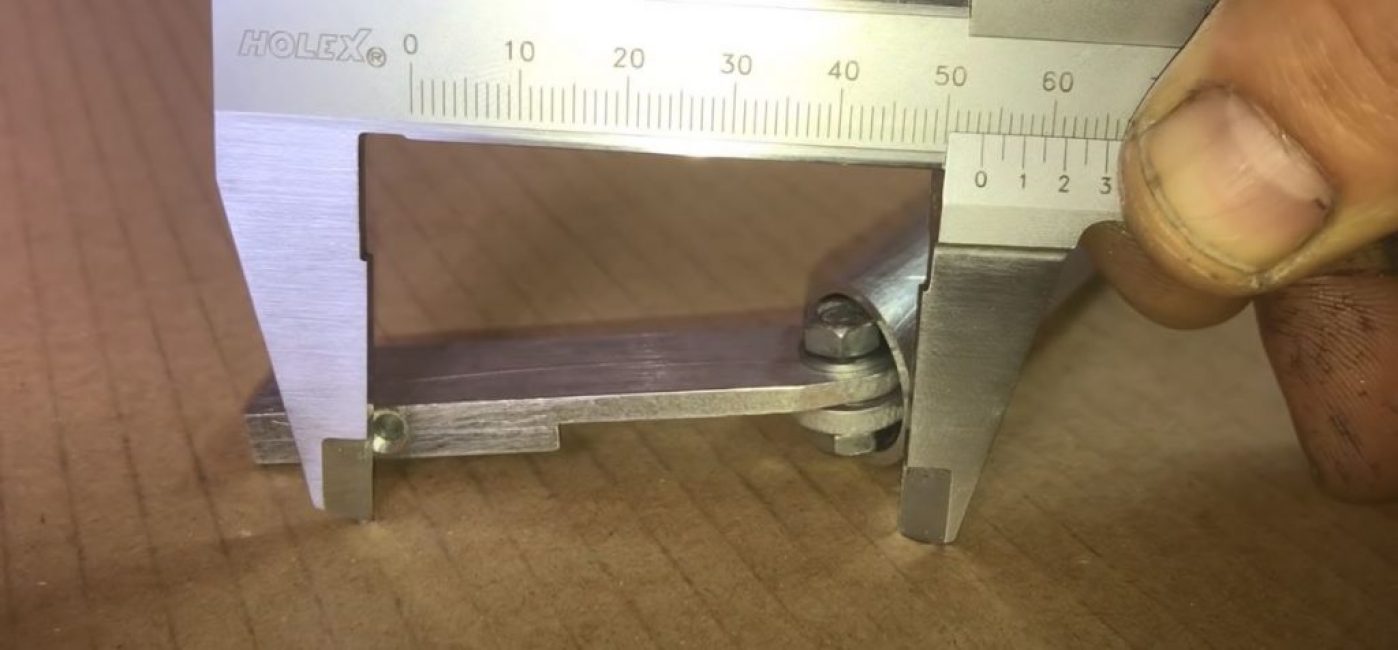

Стараясь не сдвинуть уголок с места, снимаем одну трубу и измеряем расстояние от места стыка до отверстия под штифт.

измеряем расстояние от места стыка до отверстия под заклепку

Источник: https://youtu.be/6We8jFC1GoQ

3

Переносим измерение на трубу. Аналогично поступаем и с другой трубой.

4

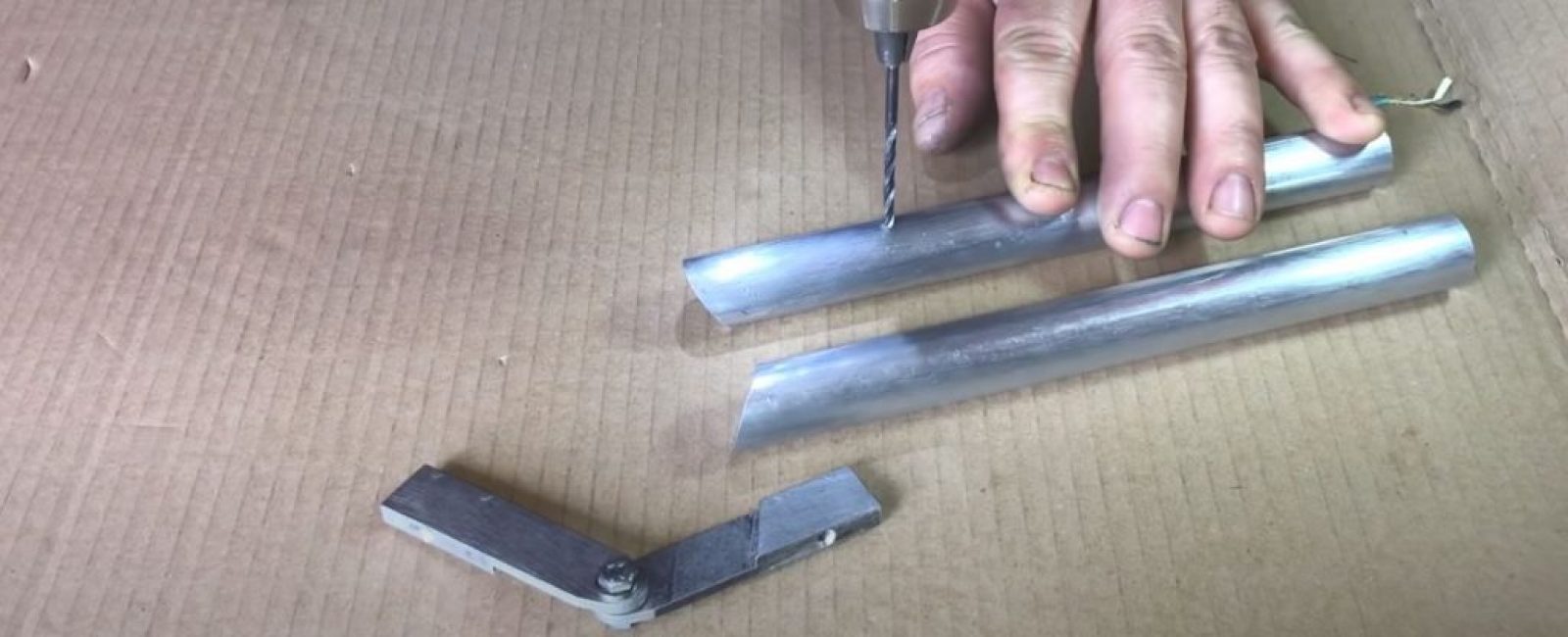

Просверливаем намеченные отверстия.

Просверливаем намеченные отверстия

Источник: https://youtu.be/6We8jFC1GoQ

5

Одеваем трубы на уголок, совмещаем отверстия и забиваем штифты.

Одеваем трубы на уголок, совмещаем отверстия и забиваем штифты

Источник: https://youtu.be/6We8jFC1GoQ

6

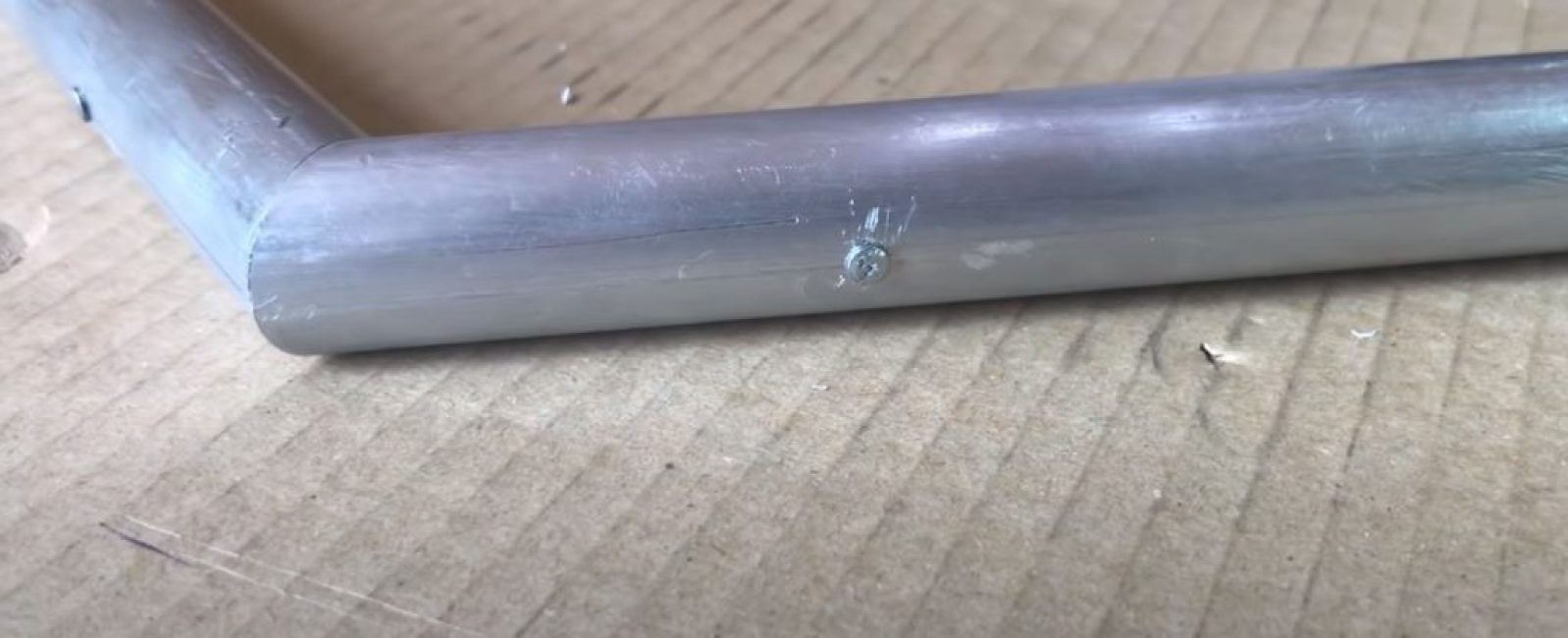

Срезаем или ломаем штифты. Наше соединение готово. Оно получилось прочное и хорошо держит угол.

Наше соединение готово

Источник: https://youtu.be/6We8jFC1GoQ

Конечно же, такое соединение не подходит при монтаже водопровода. Однако при изготовлении металлических конструкций, особенно из труб из цветного металла, оно надежно заменит сварку.
