Как удвоить напряжение ⚡⚡ трансформатора без перемотки используя всего 4 детали

трансформатор

Если вы на ты с электроникой и радиотехникой, то часто возникает проблема: есть достаточно мощный трансформатор, но напряжения вторичной обмотки недостаточно. Перематывать ее задача весьма непростая. В нашей статье мы расскажем, как удвоить напряжение трансформатора без перемотки, имея в наличии всего лишь два диода и два конденсатора.

Ножницы ✂️ по металлу своими руками | Режим металл легким движением руки Читайте также: Ножницы ✂️ по металлу своими руками | Режим металл легким движением руки

Материалы для работы

Для того, удвоить напряжение трансформатора, вам понадобятся:

  • два выпрямительных диода 1N4007;
  • два электролитических конденсатора 2200 мкФ 25 В;
  • паяльник;
  • изолированные провода;
  • кусачки;
  • мультиметр.

Шаг 1. Собираем схему удвоителя напряжения

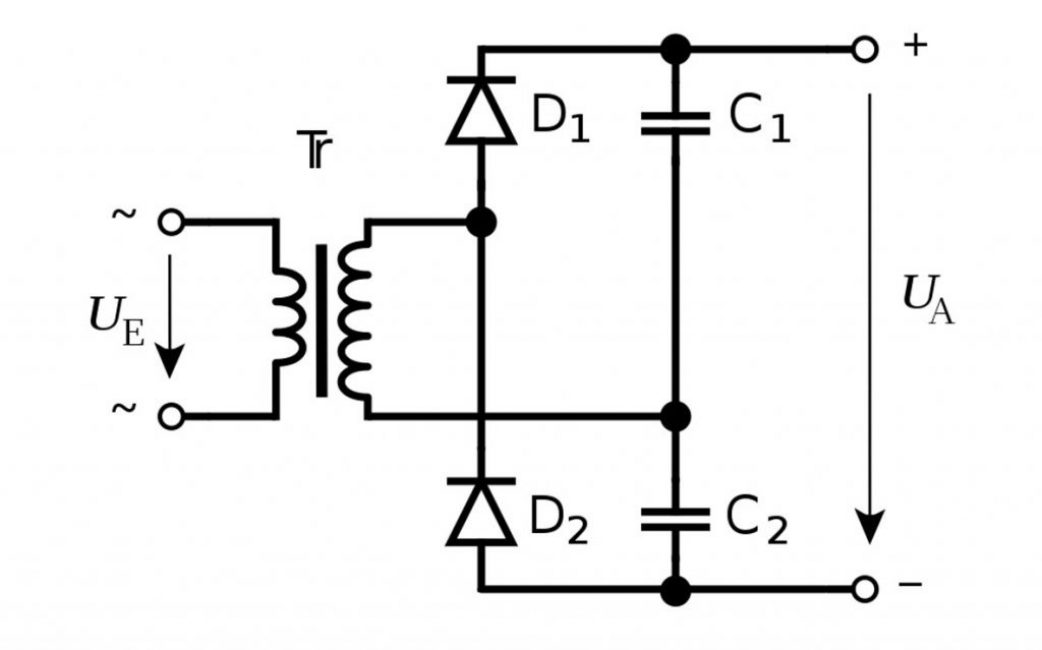

Собираем удвоитель  по схеме Латура – Делона – Гренашера.

Схема

Схема

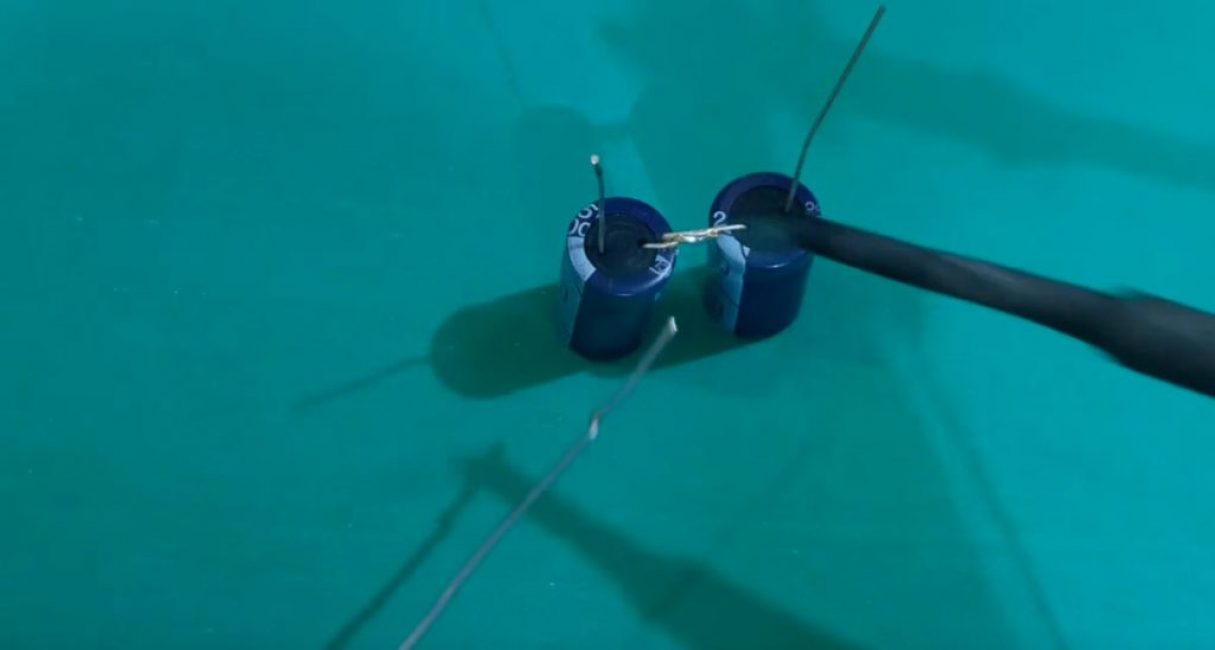

Немного обкусываем у одного конденсатора плюсовую ножку у второго – минусовую и спаиваем их между собой.

Немного обкусываем у одного конденсатора плюсовую ножку у второго – минусовую и спаиваем их между собой

Источник: https://youtu.be/AHtMgGZZXUo

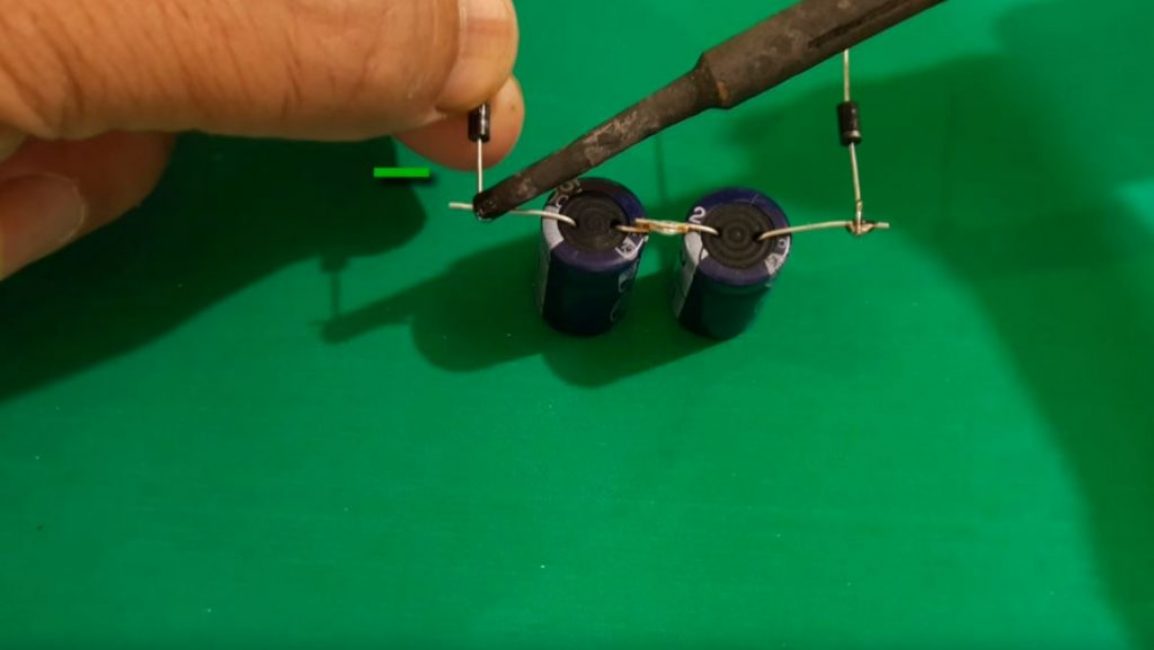

Ко вторым ножкам конденсаторов, соблюдая полярность, припаиваем диоды.

Ко вторым ножкам конденсаторов, соблюдая полярность, припаиваем диоды

Источник: https://youtu.be/AHtMgGZZXUo

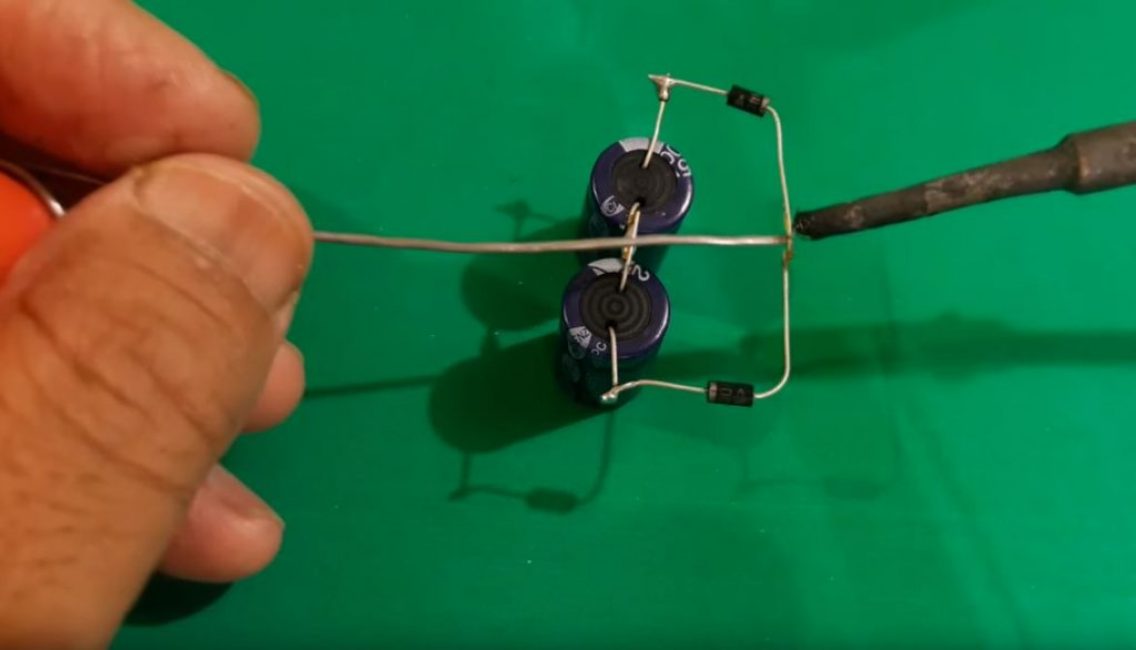

Спаиваем оставшиеся ножки выпрямительных диодов между собой.

Спаиваем оставшиеся ножки выпрямительных диодов между собой

Источник: https://youtu.be/AHtMgGZZXUo

Шаг 2. Проводим испытание

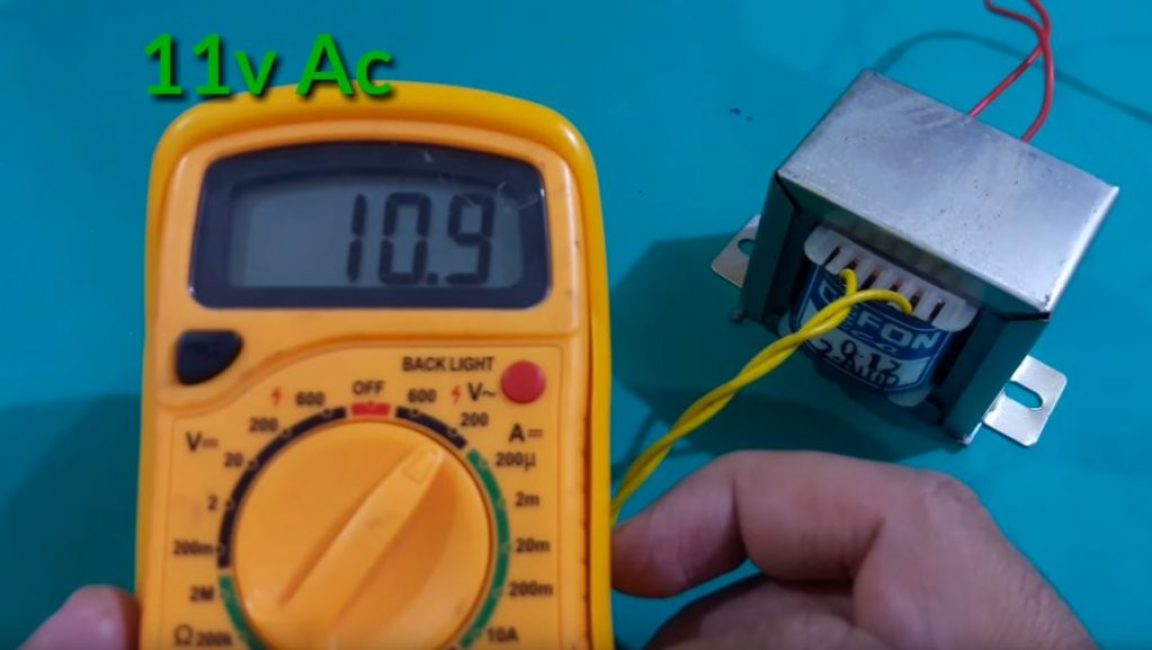

Мультиметром измеряем напряжение на вторичной обмотке трансформатора – 11 В переменного тока.

Мультиметром измеряем напряжение на вторичной обмотке трансформатора

Источник: https://youtu.be/AHtMgGZZXUo

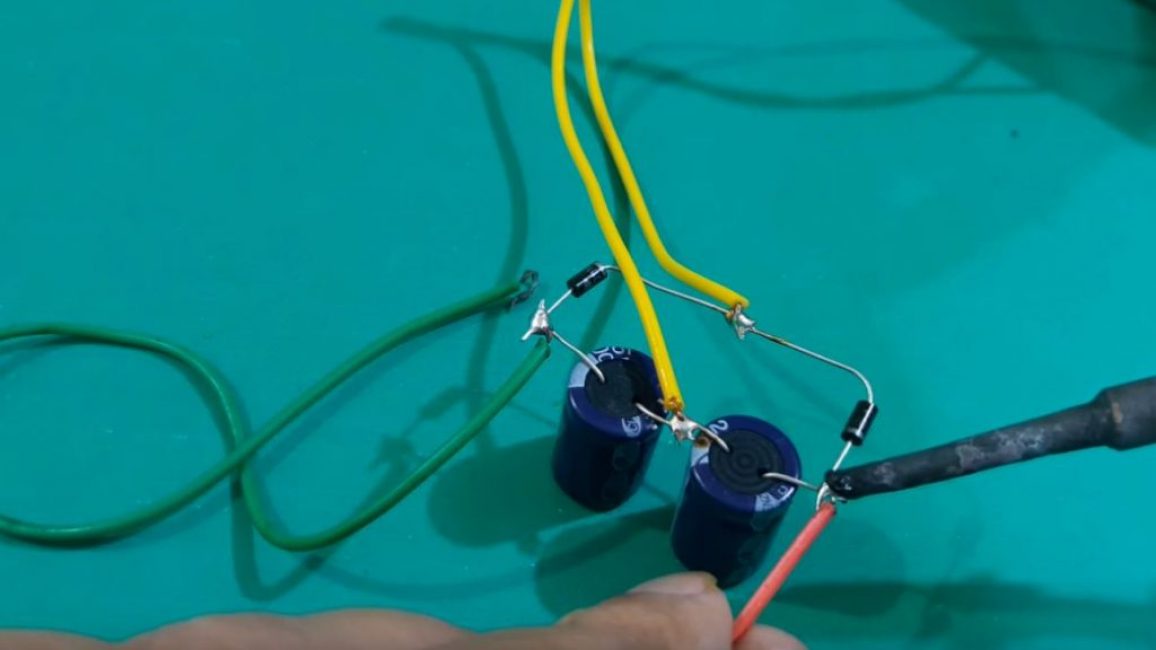

Подпаиваем выходы трансформатора к удвоителю. Также подпаиваем пару проводов на выход удвоителя.

Подпаиваем выходы трансформатора к удвоителю

Источник: https://youtu.be/AHtMgGZZXUo

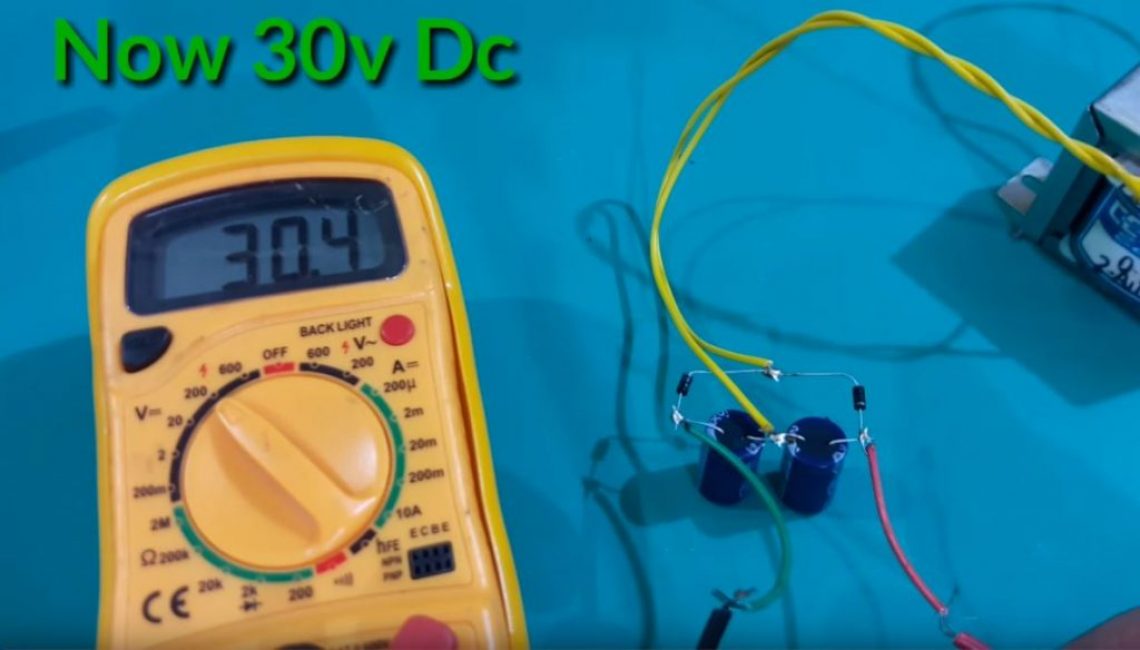

Измеряем напряжение на выходе схемы – 30 В постоянного тока.

Измеряем напряжение на выходе схемы

Источник: https://youtu.be/AHtMgGZZXUo

Измеренное нами напряжение вторичной обмотки 11 В является действующим. Амплитудное же значение, до которого в разные полупериоды заряжаются оба конденсатора – в 1,41 раза выше, то есть ≈15,5 В. Соединенные же последовательно конденсаторы увеличивают напряжение на выходе до 30 В. При подключении нагрузки, следует учитывать тот факт, что потребляемый ток на вторичной обмотке трансформатора возрастет в 2 раза.
