Как сделать торцевую пилу своими руками? | Видео

торцевая пила

Специфика применения торцевых пил, и высокая рыночная цена делают их нечастым гостем в небольших столярных мастерских. В нашей статье мы расскажем, как сделать торцевую пилу своими руками. В качестве двигателя будет использована обычная электродрель, которая сейчас есть в арсенале практически каждого домашнего мастера. Основной материал для изготовления станка – дерево, что не потребует проведения сварочных работ. Вы заинтересованы? Тогда читайте нашу статью.

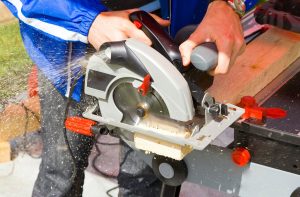

Самодельная циркулярка из дисковой пилы своими руками ? Читайте также: Самодельная циркулярка из дисковой пилы своими руками ?

Материалы для изготовления

Для того, чтобы сделать торцевую пилу, вам понадобятся:

  • электродрель;
  • толстая фанера;
  • оцинкованная фанера для станины;
  • пила;
  • электролобзик;
  • отвертка или шуруповерт;
  • жесть;
  • ножницы
  • пильный диск ø125 мм;
  • две мебельные направляющие;
  • неразъемная петля;
  • болты, гайки, шайбы, саморезы;
  • мебельный лак;
  • наждачная бумага;
  • маркер;
  • картон для шаблона ручки.

Шаг 1. Делаем станину

1

Из оцинкованной с одной стороны фанеры вырезаем станину размером 50х35 см.

2

Ближе к левой части в конце станины вырезаем оцинковку, для возможности крепления стойки.

вырезаем оцинковку, для возможности крепления стойки

Источник: https://youtu.be/Qmqf7tsbGTM

3

Из куска толстой фанеры вырезаем стойку размером 14х18 см и 4 уголка для ее укрепления.

4

Стойку и уголки приклеиваем к части станины с вырезанной оцинковкой.

Стойку и уголки приклеиваем к части станины с вырезанной оцинковкой

Источник: https://youtu.be/Qmqf7tsbGTM

5

Снизу стойку прикручиваем насквозь саморезами.

Шаг 2. Изготавливаем каретку

1

Рисуем на картоне и вырезаем шаблон для ручки каретки.

2

Переносим его на вырезанный из толстой фанеры прямоугольник размером 15х30 см.

3

Вырезаем электролобзиком подвижную часть каретки с ручкой и зашлифовываем места резки наждачкой.

Вырезаем электролобзиком подвижную часть каретки с ручкой

Источник: https://youtu.be/Qmqf7tsbGTM

4

Из такой же фанеры вырезаем основу каретки размером 15х24 см.

5

Устанавливаем на подвижной части и основе каретки направляющие, чтобы обеспечить возможность продольного движения станка.

Устанавливаем на подвижной части и основе каретки направляющие

Источник: https://youtu.be/Qmqf7tsbGTM

Шаг 3. Собираем станок

1

С обратной от направляющих стороны подвижной части каретки прикрепляем дрель. Для этого вырезаем из толстой фанеры небольшой прямоугольник и просверливаем в нем отверстие под патрон дрели.

2

Приклеиваем его к каретке и прикручиваем саморезами.

вырезаем из толстой фанеры небольшой прямоугольник и просверливаем в нем отверстие под патрон дрели

Источник: https://youtu.be/Qmqf7tsbGTM

3

Помещаем патрон дрели в отверстие, а саму дрель закрепляем полоской жести, прикрутив ее саморезами. Такая конструкция даст возможность легко высвобождать и использовать дрель по назначению.

закрепляем дрель

Источник: https://youtu.be/Qmqf7tsbGTM

4

Основу каретки подсоединяем к стойке неразъемной петлей. Такое соединение даст возможность вертикального передвижения пильного диска и одновременно послужит ограничителем его передвижения ниже станины.

Основу каретки подсоединяем к стойке неразъемной петлей

Источник: https://youtu.be/Qmqf7tsbGTM

Высоту крепления каретки определяйте исходя из размеров дрели и пильного диска.
5

Пильный диск закрепим на длинном болте, зажав его большими шайбами и гайками.

Пильный диск закрепим в длинном болте

Источник: https://youtu.be/Qmqf7tsbGTM

6

Зажимаем пильный диск в патроне дрели.

7

Вырезаем из жести и прикручиваем защитный кожух.

прикручиваем защитный кожух

Источник: https://youtu.be/Qmqf7tsbGTM

Несмотря на наличие защитного кожуха, все работы на станке проводите в защитных очках.
При желании, все деревянные конструкции можно покрыть мебельным лаком.

Шаг 4. Проводим испытания

1

Включаем дрель и фиксируем кнопку.

2

Проводим на станине борозду до конца вперед и вглубь.

3

В конце борозды прикрепляем ограничительную планку.

4

Теперь можно приступать к резке. Станок режет не только торцы планок, им можно делать и небольшие продольные разрезы.

приступать к резке

Источник: https://youtu.be/Qmqf7tsbGTM

5

А если поменять пильный диск на отрезной по металлу, станку по зубам и небольшие металлические конструкции.

станку по зубам и небольшие металлические конструкции

Источник: https://youtu.be/Qmqf7tsbGTM
