Популярность гибкой черепицы объясняется высокими эстетическими характеристиками и долговечностью. Большой ассортимент форм и цвета позволяют воплотить в жизнь смелые дизайнерские проекты.

Технологии изготовления с использованием композитных материалов делают её весьма надёжной, способной верой и правдой защитит дом на многие годы. В этой статье будут рассмотрены вопросы о технических характеристиках, рейтинге производителей, а также о том, как укладывать гибкую черепицу.

Содержание:

Общее описание и устройство

Шинглас, гонт, кровельная плитка – это всё названия одного строительного материала, созданного защищать от непогоды наши жилища, промышленные и хозяйственные постройки.

Битумная черепица

Битумная черепица

Технологический прогресс позволил создавать различные формы этой продукции, выпускаемой в широкой цветовой линейке. Несмотря на большое разнообразие и отличия в используемых составах, гибкой черепице присуща единая технологическая структура.

back to menu ↑

Из чего состоит?

Структура гонта

Структура гонта

Гонт или лист черепицы в отличие от укрывных материалов предыдущего поколения неоднороден и состоит из 6 слоёв.

  1. Верхний защитный слой, также несёт декоративную нагрузку. Может содержать различные грануляторы: базальтовые, минеральные или сланцевые. Использование колеров позволяет добиваться получения широкого спектра оттенков. Противостоит агрессивной внешней среде

  2. Верхний битумный слой обеспечивает надёжную защиту от атмосферных осадков. Для увеличения срока службы и придания гибкости в его состав добавляются различные полимерные добавки

  3. Основа из стекловолокна или из его органических аналогов, позволяет надёжно удерживать все составляющие гонта

  4. Нижний битумный слой, - аналогично первому содержит полимеры. В некоторой степени он способен к самовосстановлению, например, после повреждения покрытия градом

  5. Полимерно-битумный слой с клейкой основой. Служит для сцепления с другими кровельными элементами, облегчает монтаж

  6. Полиэтиленовая плёнка – защитный слой для клейкого слоя гонта

Есть из чего выбрать

Есть из чего выбрать

Основной элемент – битум. Изготавливается из высококачественной нефти с добавлением модификаторов. Хоть и горюч, но обладает низкой пожарной опасностью. Весьма долговечен.

Добавление в него тех или иных добавок придают различные свойства. Так битум с АПП (атактический полипропилен) обладает устойчивостью к высоким температурам и используется в климатических поясах с жарким климатом.

Такое не сделать профнастилом

Такое не сделать профнастилом

Модификатор СБС (стирол-бутабиен-стирол) напротив даёт возможность использования битума в более холодных регионах. Производится модифицированный и окисленный. Первый обладает лучшей эластичностью, но более высокой стоимостью. Второй – экономичней, качество приемлемое.

Не нужно быть корифеем в битумных технологиях, чтобы приобрести качественный и подходящий для себя продукт:

  • Плотность и толщина черепичного листа, — чем толще гонт, тем он тяжелей и дороже. Для жилых строений рекомендуется не использовать материал тоньше 4 мм, для временных и других хоз. построек этот критерий не обязателен
  • Качество гранулята, — он должен хорошо держаться на основе. Если последний легко осыпается, то лучше такой стройматериал не брать, — потеря гранулята более 2 грамм с одного листа не допускается
  • Гибкость и пластичность. Отсутствие этих показателей говорит о том, что товар либо старый, либо не качественный
  • Присутствие резкого запаха от гонта говорит о нарушение технологии его изготовления, — происходит активное испарение, и, как следствие, потеря пластичности
  • По дате изготовления можно судить о состоянии нижнего клеевого слоя. При длительном хранении стройматериал теряет адгезию. Монтаж будет затруднён, придётся использовать строительный фен

back to menu ↑

Виды черепичных плиток

Разнообразие форм

Разнообразие форм

Существует два основных критерия, по которым классифицируют гибкую черепицу:

  • Количество битумных слоев. Двухслойная – кровельный материал средней ценовой категории

Трехслойная – дороже, но долговечнее. За счёт дополнительного слоя срок службы может определяться более 60 лет, против 30 у двухслойной черепицы. К тому же у этого вида существует и внешнее отличие, — наложение слоёв делается с некоторым смещением, что даёт визуальный эффект объёма.

  • По форме нарезки. Не редко, что производители хотят выделить свой товар из бесчисленного многообразия, для чего дают своему продукту эксклюзивные имена. Однако можно выделить следующие распространенные формы: вестерн, драконий зуб, бобровый хвост, трио, аккорд, соната и континент. Можно встретить и такие: дранка, кирпич, ромб, шестигранник, прямоугольник и другие

Хиты продаж

Варианты исполнения

back to menu ↑

Характеристики и преимущества

Морозостойкая черепица

Схема из чего состоит готовый продукт

Если рассмотреть общие характеристики черепицы вне зависимости от используемого в ней сырья и различных пластификаторов и добавок, то можно утверждать следующее:

  • этот кровельный материал не подвержен коррозии и гниению
  • выдерживает большой температурный диапазон от -50 до 110 °С
  • срок службы около 50 лет, — зачастую этот критерий занижен
  • повышенная устойчивость ко всем видам атмосферных осадков
  • ветроустойчив, — в отличие от листовых материалов, полное отсутствие парусности
  • является диэлектриком, — громоотвод не нужен
  • используемые негорючие грануляты делают черепицу пожароустойчивой
  • при монтаже практически не остаётся отходов, — любой отрезок идёт в работу
  • можно укрыть самую сложную по форме крышу
  • простота в обслуживании и ремонте, — переделывать целые секции не надо, достаточно заменить отдельные элементы
  • возможность самостоятельного монтажа, — доступность инструмента, а также не требует специфических знаний и навыков
  • широкий ассортимент цветов, оттенков и форм, — отличный внешний вид

Гибкая черепица Шинглас

Гибкая черепица Шинглас

Для объективности следует указать на минусы использования битумной черепицы:

  • Средняя ценовая категория, не намного дороже профнастила или шифера
  • Для возведения черепичной кровли понадобится целый ряд дополнительных работ: создание вентиляционного зазора, формирование усиленной обрешётки, подкладочного основания и т.д.
  • Усложнение работ в холодное время года, — при температуре ниже 5 °С придётся использовать строительный фен, что значительно увеличит трудозатраты

К тому же монтаж не следует выполнять на мокрую основу, — в случае намокания обрешётки нужно ждать полного её высыхания.

back to menu ↑

Лидеры продаж

Гибкая черепица

Гибкая черепица

Многих домовладельцев ставит в тупик вопрос о том, от какого производителя приобретать этот битумный материал. И не зря, поскольку сегодня на строительных площадках можно обнаружить несколько десятков знаменитых брэндов. Популярностью пользуются такие зарубежные брэнды, как: Katepal, Icopal, Finnmaster.

back to menu ↑

Технониколь

Технониколь

Технониколь

Технониколь

Однако в силу экономических причин на сцену уверенно вышел российский представитель «Технониколь». Черепица «ТЕХНОНИКОЛЬ SHINGLAS» уверенно захватывает отечественный рынок, — главное достоинство это соотношение цены и качества черепицы.

Стоимость предлагаемой линейки начинается от 220 рублей за м².

back to menu ↑

Тегола

Тегола

Тегола

Тегола

Известный производитель кровельных материалов, эта компания работает с 1973 года и заслуженно пользуется авторитетом на европейском пространстве. Большое количество форм, цветовых оттенков и высокое качество – визитная карточка Tegola.

Бюджетные предложения начинаются от 280 рублей за Jazzy, Katrilli, KL, Rocky, Foxy

back to menu ↑

Катепал

Катепал

Катепал

Катепал

Представитель от финской стороны. Одна из старейших профильных организаций, — работает на кровельных площадках с 1949 года. Финляндия – северная страна, и не её ли знать обо всех нюансах холодной зимы.

Улучшенный битум с повышенной морозостойкостью – это специализация фирмы Katepal. Широкий ассортимент товаров: Jazzy, Katrilli, KL, Rocky, Foxy.

Средняя цена начинается от 280 рублей.

back to menu ↑

Дёке

Дёке

Дёке

Дёке

Кого интересует более дорогая черепица, отличающаяся повышенным качеством, тому следует присмотреться к компании Doeke.

Кровельные товары, соответствующие ГОСТам, начинают свою стоимостную линейку от 340 руб.

back to menu ↑

Самостоятельный монтаж кровли

Несмотря на то, что каждый производитель даёт свои рекомендации по производству монтажа кровли из битумной черепицы, порядок работ у всех почти одинаков.

Монтаж шинглас

Монтаж шинглас

Первое на что нужно обратить внимание – температурный режим выполнения работ. Подавляющее большинство битумных материалов рекомендуется монтировать при температуре не ниже 5 °С, иначе нужно использовать строительный фен.

back to menu ↑

Инструмент и материалы

Инструмент и материалы

Инструмент и материалы

Для самостоятельных работ понадобится следующие материалы:

  1. ендовый ковёр. Используется в качестве основы для черепицы в местах стыка кровли, т.е. там, где кровля меняет свою плоскость, а также по периметру основания кровли

  2. подкладочный ковёр – это основание для укладки ГЧ

  3. коньковая карнизная черепица

  4. битумная рядовая черепица

  5. металлическая карнизная планка

  6. торцевая (ветровая) планка

  7. коньковый аэратор и поролоновая лента для него

  8. оцинкованные кровельные гвозди двух размеров: 35 и 55 мм

  9. битумная мастика

Гибкая черепица Шинглас

Гибкая черепица Шинглас

Также понадобится следующий инструмент:

  1. молоток

  2. канцелярский нож и солидный запас к нему лезвий

  3. шпатель для намазывания мастики

  4. строительный фен, в случае работы в холодное время

  5. страховочные шпагаты и пояса

К страховке необходимо отнестись с повышенным вниманием, поскольку обрешётка формируется сплошной, за которую в случае скольжения зацепиться будет сложно.

back to menu ↑

Наглядная пошаговая инструкция

Для наглядности

Для наглядности

Рассмотрим формирование черепичной кровли из материала «Аккорд» на основе стропильной системы из стропил 50х150 мм с шагом 60 см.

Для наглядности инструкция оснащена фотографиями.

1

В качестве пароизолятора по всей площади крыши с помощью стэплера крепят влаго-ветровую мембрану

2

Сверху на стропила набивют бруски 50х50 мм. Это необходимо для того, чтобы под усиленной обрешёткой и мембраной сформировать вентиляционное пространство

3

На эти бруски набивают обрешётку из доски 25х100 мм., с шагом в 10 см. Должно получиться следующее: доска, проём, доска, проём и т.д.

4На получившуюся контр-обрешётку монтируют основную. Используют листы ОСБ с минимальной толщиной в 9 мм. Рекомендуемая толщина – 12 мм. Вместо листов ОСБ можно использовать влагостойкую фанеру. Формировать обрешётку из доски допускается, но не рекомендуется. Листы прикрепляются с разбегом. Для того чтобы в процессе дальнейшей эксплуатации крыши листы не вспучивало, стыки между ними делают с зазоров в 4-5 мм, в качестве крепежа используют кровельные гвозди или саморезы. Обрешётка готова. Приступают к основным кровельным работам.

Примерка, мастика и гвозди

Примерка, мастика и гвозди

5

Сначала формируют подкладочные ковры под ендовы. Для этого подкладочную полосу укладывают по центру ендовы. По его краями, по периметру намазывают с помощью шпателя мастику. Прибивают оцинкованными гвоздями на 35 мм, через каждые 15-20 см. Операцию аналогично повторяют со всеми стыками

6

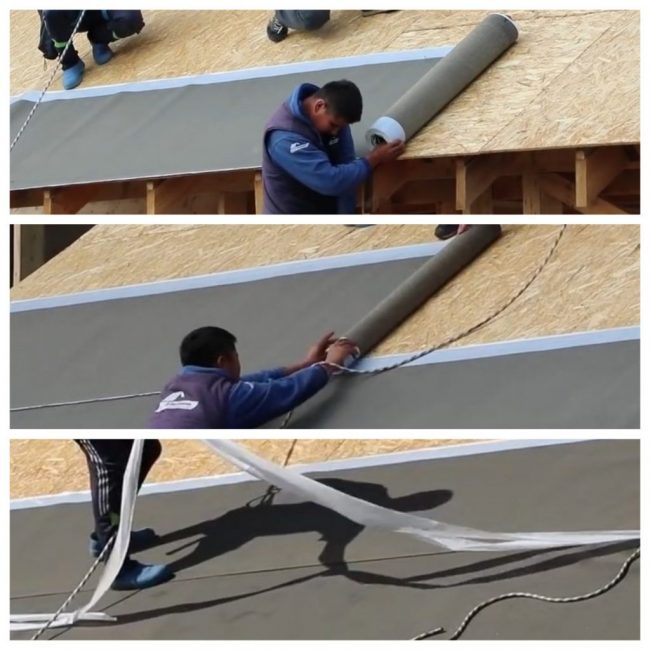

Приступают к формированию подкладочного ковра на основном скате. Он выстилается горизонтально, снизу-вверх. У последнего есть две клеящих полосы, защищенные бумагой, по одной с каждой стороны (сверху и снизу). Рулон подкладки раскатывают так, чтобы нижняя клеящая полоса была обращена к обрешётке, а верхняя от неё. Эти полосы нужны для склейки внахлёст смежных ковров

Укладка полос ковра внахлёст, удаление защитной бумаги с клеевых полос, а потом на гвозди 35мм

Укладка полос ковра внахлёст, удаление защитной бумаги с клеевых полос, а потом на гвозди 35мм

7

По периметру раскатанных ковров по листам обрешётки намазывают мастику. По краям ковры прибивают кровельными гвоздями на 35 мм, через 15-20 см, отступая от края 3 см. В случае если рулон закончился, его склеивают с помощью мастики со следующим рулоном. После укладки ковра по всей площади, приступают к монтажу карнизных и торцевых планок

Наращивание коверных полос

Наращивание коверных полос

8

Первыми устанавливают металлические карнизные планки, затем торцевые. Чтобы завести карнизные или торцевые планки друг под друга, уголок одной из них подрезают ножницами по металлу. Прибивают планки кровельными гвоздями на 35 мм с шагом 20 см. В местах совмещения гвоздями пробивают обе планки вместе

Прибивают сначала карнизные планки, стыкуют подрезая уголок одной из них. Аналогично торцевые (ветровые)

Прибивают сначала карнизные планки, стыкуют подрезая уголок одной из них. Аналогично торцевые (ветровые)

9

Приступают к укладке карнизной черепицы. Она должна быть уложена на расстоянии 10мм от края периметра, сформированного металлическими планками. Для удобства монтажа по краям торцевых планок отмеряют необходимое расстояние и с помощью шнуровки с мелом отбивают контрольную линию. По последней впритык укладывают карнизную черепицу. Прибивают её на гвозди, как указанно на фото

Разметка, карнизная черепица крепится на карнизную планку

Разметка, карнизная черепица крепится на карнизную планку

10

После формирования ряда карнизной черепицы не неё сверху без смещения укладывают рядовую битумную черепицу. Стыкуя друг с другом, и снимая защитную плёнку, укладывают первый ряд

Рядная черепица, на клейки слой и на гвозди в маркерных местах

Рядная черепица, на клейки слой и на гвозди в маркерных местах

11

Второй ряд прикрепляют со смещением, как показано на фото. Не забывают лепестки гонта обрабатывать мастикой, а также прибивать под ними гвоздями. Следующие операции повторяются

Второй ряд со смещением

Второй ряд со смещением

12

В стыковых местах (ендовах) излишки рядовой черепицы аккуратно (чтобы не прорезать ендовую подложку) срезают, отступая от оси стыка на 5см.

13

В заключение закрывают вентиляционную коньковую щель. Делают это с помощью вентиляционного аэратора. Его прибивают на гвозди на 55мм. Не забывают оснастить аэратор поролоном, — он нужен для ограничения доступа в вентиляцию насекомых (ос).

14

На установленный аэратор прибивают коньковую черепицу. Последняя не должна быть шире аэратора.

Подрезка ендов и монтаж конька

Подрезка ендов и монтаж конька

15

Монтаж окончен

back to menu ↑

Заключение

Монтаж Шинглас

Монтаж Шинглас

Для облегчения понимания монтажа гибкой черепицы рекомендуется ознакомиться со следующим видеоматериалом.

back to menu ↑

Видео: Монтаж гибкой черепицы — мягкой кровли

[Инструкция] Как самостоятельно укладывать гибкую черепицу: описание материла, виды, монтаж кровли (Фото & Видео)

Монтаж гибкой черепицы (мягкой кровли). ВИДЕО УРОК

[Инструкция] Как самостоятельно укладывать гибкую черепицу: описание материла, виды, монтаж кровли (Фото & Видео)

Удачного строительства!
