Индикатор разряда аккумулятора 💡 своими руками

Индикатор розрядки

Многие аккумуляторы бояться чрезмерного разряда. Поэтому очень важно контролировать уровень заряда аккумулятора. Наблюдение за состоянием аккумулятора можно осуществить с помощью несложного устройства. Мы предлагаем вам сделать своими руками приспособление, которое позволяет контролировать состояние аккумуляторов в диапазоне от 3 до 12 В.

Лучших шуруповёртов для дома: сетевые и аккумуляторные модели для надёжного крепежа и сверления | ТОП-10: Рейтинг +Отзывы Читайте также: Лучших шуруповёртов для дома: сетевые и аккумуляторные модели для надёжного крепежа и сверления | ТОП-10: Рейтинг +Отзывы

Материалы для изготовления

Для того, чтобы сделать индикатор разряда аккумулятора, вам понадобятся:

  • транзисторы PN2222 NPN 2 шт.;
  • резисторы на 4,7 кОм 2 шт.;
  • резистор на 460 Ом 1шт.;
  • резистор на 56 кОм 1шт.;
  • потенциометр на 10 кОм;
  • красный светодиод на 3 В 1 шт.;
  • два изолированных провода разного цвета;
  • источник питания постоянного тока от 3 до 12 В;
  • мультиметр;
  • паяльник.

Шаг 1. Паяем схему индикатора

1

Для начала, разгибаем выводы у транзисторов (коллектор, база, эмиттер).

разгибаем выводы у транзисторов

Источник: https://youtu.be/-oO-o0yoRcQ

2

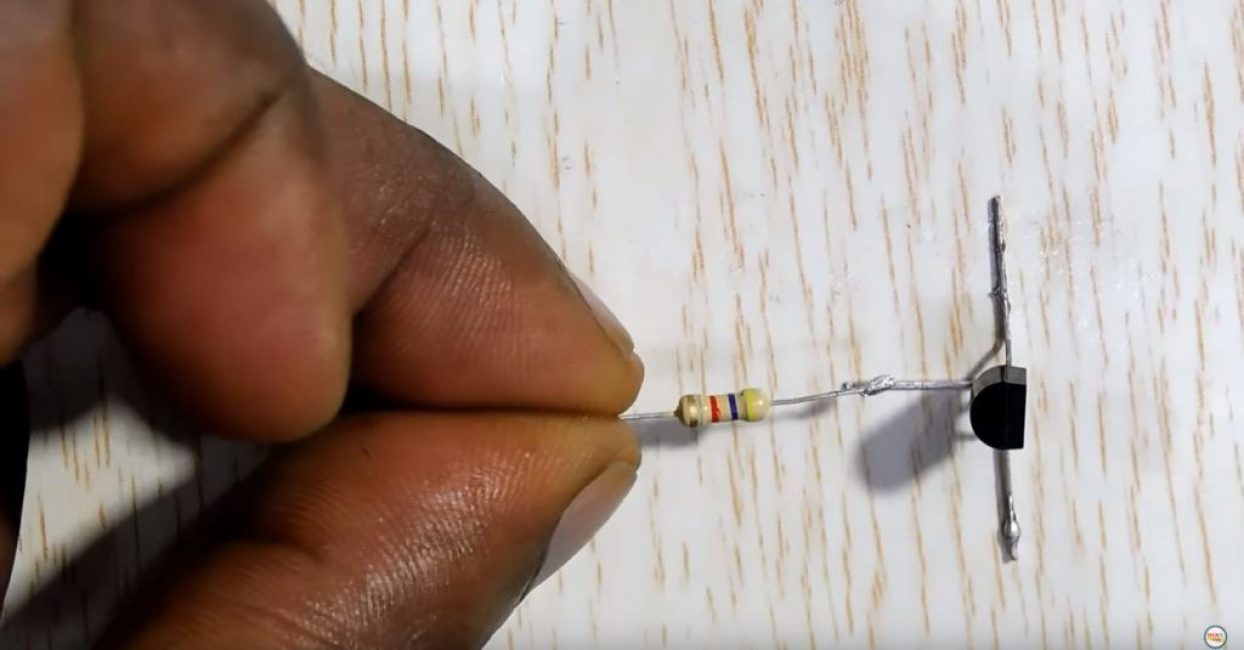

К базе первого транзистора припаиваем резистор на 4,7 кОм.

припаиваем резистор

Источник: https://youtu.be/-oO-o0yoRcQ

3

Ко второму концу резистора припаиваем коллектор второго транзистора.

припаиваем коллектор

Источник: https://youtu.be/-oO-o0yoRcQ

4

Сюда же припаиваем второй резистор 4,7 кОм по направлению вверх.

припаиваем второй резистор

Источник: https://youtu.be/-oO-o0yoRcQ

5

К концу второго резистора припаиваем резистор 56 кОм слева, и резистор 460 Ом справа.

припаиваем резисторы

Источник: https://youtu.be/-oO-o0yoRcQ

6

К базе и эмиттеру второго транзистора припаиваем потенциометр.

припаиваем потенциометр

Источник: https://youtu.be/-oO-o0yoRcQ

7

Соблюдая полярность, припаиваем светодиод.

припаиваем светодиод

Источник: https://youtu.be/-oO-o0yoRcQ

8

Соединяем проводником эмиттеры обоих транзисторов.

Соединяем проводником эмиттеры обоих транзисторов

Источник: https://youtu.be/-oO-o0yoRcQ

9

Припаиваем два изолированных провода разных цветов.

Припаиваем два изолированных провода

Источник: https://youtu.be/-oO-o0yoRcQ

Шаг 2. Проводим испытания

Подсоединяем провода к источнику питания. С помощью, потенциометра задаем порог срабатывания (от 3 до 12 В.). При напряжении выше порогового светодиод не светиться. При напряжении ниже порогового значения светодиод зажигается, что свидетельствует о разрядке аккумулятора.

Подсоединяем провода к источнику питания

Источник: https://youtu.be/-oO-o0yoRcQ
