Обогрев при помощи кабеля в последнее время стал очень популярным при ремонте и строительстве. Благодаря кабелю можно производить обогрев не только трубопровода, но и других объектов, например, кровли и пола. Возможность свернуть материал в любое положение позволяет смонтировать его практически на любой плоскости, поэтому поверхность объекта получает необходимый обогрев.

Что такое греющий кабель?

Читайте также:  Как сделать монтаж водяного теплого пола своими руками: пошагавшая инструкция монтажа на все виды покрытий (20+ Фото &Видео) +Отзывы

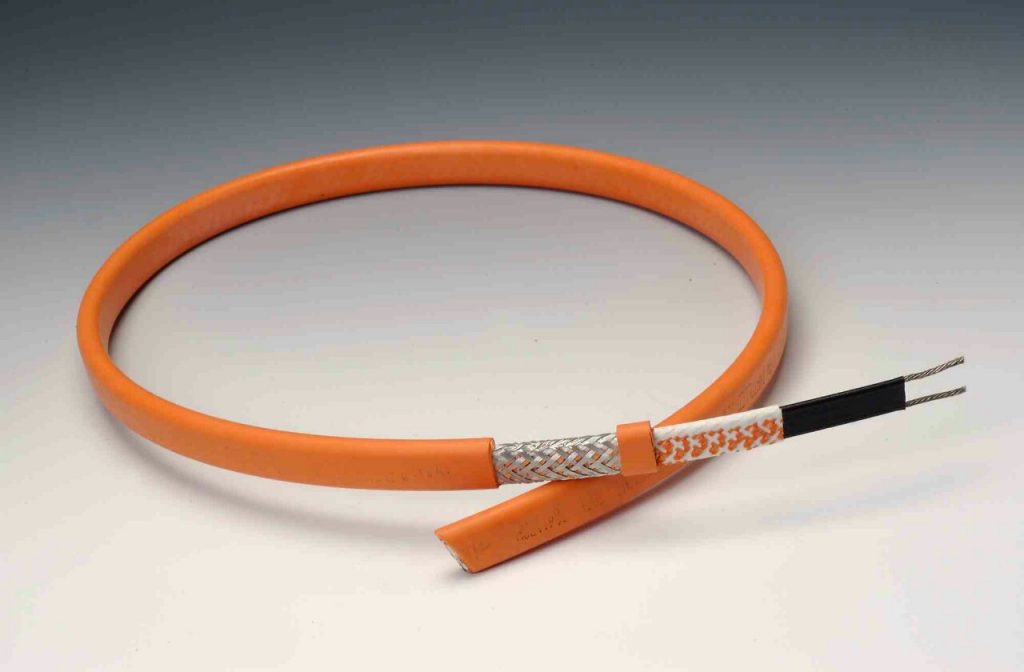

Греющий кабель

Греющий кабель

Кабель нагревается благодаря протекающему по нему электрическому току, тем самым превращая электрическую энергию в тепловую без использования различных видов топлива.

Один из главных параметров в работе компонентов является удельное тепловыделение, которое измеряется как мощность по отношению к длине (Вт/м). Современные материалы могут сохранять необходимую температуру (5 — 150 С). Эксплуатируемый срок составляет не менее 20 лет и 10-летнею гарантию дает производитель.

back to menu ↑

Его преимущества

Читайте также:  Секреты шумоизоляции стен в квартире: используем современные материалы и технологии (25+ Фото & Видео) +Отзывы

Монтаж греющего кабеля

Монтаж греющего кабеля

  • В случае правильного монтажа обогрев прослужит долго и без нареканий
  • Данный вид универсален. Может применяться не только для прогрева трубопроводов, находящихся под землей и на улице, но и при установке теплого пола в помещении и обогреве покрытий при постановке кровли
  • Не несет вреда экологии и абсолютно безопасен
  • Монтаж не требует применения каких-либо особых навыков и отличается достаточной простотой установки. А дальнейшее использование не несет в себе каких-то нюансов и довольно несложное. Единственно, при выборе надо обратить внимание на параметры и технические данные материалов

back to menu ↑

Принцип работы

Читайте также:  Естественная вентиляция в частном доме: устройство, схемы, обустройство своими руками (Фото & Видео)

Кабель состоит из нескольких секций разной длины (от нескольких сантиметров до нескольких сотен метров). Внутри устанавливается жила, компоненты которой имеют большое электрическое сопротивление.  Удельное тепловыделение зависит от величины сопротивления сплава: при увеличение сопротивления увеличивается тепловыделение.

Жила комплектуется экранами, состоящими как из алюминиевых компонентов, так и из медных проволочных сеток. Она покрыта изоляционной оболочкой, изготовленной из полимерных компонентов.

Принцип работы

Принцип работы

Вокруг устанавливается оболочка из поливинилхлоридных веществ, защищающая его от воздействий извне. При этом кабель может состоять как из одной, так и из нескольких специальных жил.

Соответственно наименьшей ценой обладают одножильные, но простота конструкции способствует влиянию электромагнитного излучения из вне. Более надежной будет система, состоящая из нескольких нагревательных жил, а экранирование фольгой защитит от наводок. Естественно, стоимость экранированного будет выше, чем у такого же, не обладающего защитой из фольги.

Дополнительно оснащаются такими приборами и компонентами:

  • соединительные коробки
  • средства, позволяющие производить оконцевание, сращивание и проход через теплоизоляцию
  • автоматами защиты, доп. устройствами обогрева
  • постановка автоматов защиты и дополнительных устройств управления обогревом в один шкаф

back to menu ↑

Виды кабеля

Читайте также:  Какая должна быть электропроводка в частном доме, укладка своими руками, инструкция для новичков

Нагревательные виды бывают следующих типов:



Резистивный греющий кабель

Резистивный греющий кабель

Резистивные

Обладают более простой конструкцией и предназначены для установки в пол и постановке в трубопроводах, диаметр которых не превышает 40 мм. Принцип работы состоит во включении обогрева при помощи устанавливаемых датчиков температуры. При снижении ниже установленного, система автоматически включается и происходит нагрев током элементов, которые направляют получившееся тепло на трубы.

После достижения необходимой температуры система автоматически отключается. Сам кабель состоит из металлической жилы, обернутой изоляционным материалом. Из-за простоты устройства он обладает возможностью сохранения параметров в течение всего периода работы устройства, а также обладает высоким удельным тепловыделением.

Цена его более дешевая, чем у саморегулирующегося. Самой большой минус у резистивных материалов – это необходимость смены всего нагревательного участка в случае наличия неисправности, так как демонтировать какой-либо участок произвольно недопустимо. В продажу поступает в виде готовых секций определенного размера. При подборе необходимо помнить, что при разной длине секций применяются жилы, обладающие различными материалами.

В случае обрезания происходит увеличение удельного тепловыделения, что вызывает перегрев изоляции и дальнейшую поломку. Максимальный эффект при монтировании данного вида компонентов в трубопровод можно получить при дополнительном проведении изоляции трубы.

Наиболее часто в магазинах можно встретить 4 вида резистивных нагревающих элементов, различающихся наличием жил и дополнительного экранирования (одножильный, одножильный экранированный, двухжильный, двухжильный экранированный). На каждом кабеле нанесена информация о типе, удельной мощности, напряжении и дате изготовления.

Саморегулирующийся греющий кабель

Саморегулирующийся греющий кабель

Саморегулирующийся

Саморегулирующийся кабель устанавливается для обогрева трубопроводов большого диаметра, кровли и больших промышленных помещений. Система самостоятельно, без применения каких-либо датчиков, начинает греть, реагируя на уменьшение температуры. В нагревательных компонентах данного типа внутри устанавливается несколько полупроводниковых жил, обладающих возможностью изменять сопротивление при повышении или понижении температуры. В случае падения температуры происходит снижение сопротивления, что автоматически повышает выработку тока и приводит к дальнейшему нагреву.

Саморегулирующийся кабель может сработать на любые, даже небольшие термические изменения, на разных участках поверхности. Соответственно, нагрев на различных частях труб может быть абсолютно разным, что позволяет использовать максимально эффективно и добиться экономичности.

Одним из плюсов – это надежность. Например, он не перегреется и не выйдет из строя, даже если произойдет перехлест на каком-либо его сегменте. Кроме того, можно производить нарезку на любую необходимую величину, что в дальнейшем способствует упрощению монтажа и ремонта греющих компонентов.

Минус является относительно небольшой срок службы полупроводниковой матрицы (в среднем около 20 лет), из-за этого данный вид греющего элемента желательно использовать в открытом доступе. Поэтому для таких работ, как постановка нагревательного кабеля в пол желательно применять резистивный тип.

Читайте также:  Как выбрать электрический теплый пол: комфорт и надёжность автономного обогрева

Зональный нагревательный греющий кабель

Зональный нагревательный греющий кабель

Зональный

Зональный нагревательный по характеристикам и стоимости находится между резистивными и саморегулирующимися материалами. Данный вид по многим характеристикам схож с резистивным, но обладает одним из главных плюсов саморегулирующихся элементов:  возможность вырезания сразу на объекте.

Проводники обматываются слоем изоляции, поверх которого укладываются материал из сплавов (например, нихромовая нить), обладающих высоким сопротивлением и осуществляющий обогрев.

Греющий кабель саморегулирующийся: виды, монтаж, применение для обогрева кровли, водостоков, труб водопровода

Греющий кабель с экраном и без. Какой выбрать?

Греющий кабель саморегулирующийся: виды, монтаж, применение для обогрева кровли, водостоков, труб водопровода

back to menu ↑

Применение кабеля

Читайте также:  Как правильно утеплить потолок: в деревянном доме, бане, мансарде, под холодной крышей (Фото & Видео)

Обогрев резервуаров кабелем

Обогрев резервуаров кабелем

Греющий кабель необходимо выбирать, учитывая расчет возможных теплопотерь на объекте при самых отрицательных термических изменениях, не забывая про вид и толщину установленной теплоизоляции. Тип нагревательной системы подбирается с учетом возмещения теплопотерь объекта.

 Ггреющий кабель для обогрева труб

Греющий кабель для обогрева труб

  • В водопроводе нагревательные материалы могут монтироваться как в полости трубы, так и с внешней стороны. Внутренняя постановка резистивной нагревательной системы применяется в трубах небольшого диаметра. Внешняя постановка производится на трубопроводах большого диаметра, для нее применяется греющий саморегулирующийся кабель

Монтаж теплого пола

Монтаж теплого пола

  • Установка в пол. Не редкость, что при ремонте половых покрытий происходит монтаж теплого пола, применяемого как в квартирах, так и в частных домах. Нагревательные материалы монтируется в равномерном порядке в половой бетонной стяжке. Сверху производится постановка необходимого покрытия. При включении происходит равномерный подогрев пола. При установке данной системы применяется резистивные нагревательные элементы. Применяются при монтаже теплого пола нагревательные маты, состоящие из греющих элементов, небольшого диаметра, смонтированного на сетке и имеющего небольшой интервал. Изготавливается из кабеля, состоящего из одной или двух жил. При этом системы, изготовленные из одножильных, рекомендуется устанавливать в нежилых помещениях и промышленных объектах. В квартирах и частных домах рекомендовано устанавливать маты, состоящие из нагревательной системы, обладающей экранированием и наличием двух нагревательных жил. Наличие экранирования делает безопасным проживание человека, исключая воздействия на него магнитного поля. Одним из плюсов постановки «тонкого теплого пола» является легкость производимого монтажа конструкции, благодаря закреплению греющих компонентов непосредственно на сетке, что позволяет произвести самостоятельную постановку системы

Обогрев кровли

Обогрев кровли

  • Кровля. Для того чтобы не допустить образования льда и накопления снега, применяются системы обогрева на кровельных поверхностях. Постановка материалов производится в районах, где наиболее часто возможно появления сосулек, льда, накопления снега. Монтаж обогрева избавляет в дальнейшем от необходимости проведения работ по очистки крыши. Производить монтаж компонентов в современном строительстве можно на любой вид кровельных материалов

Фото емкости с закрепленным греющем кабелем

Фото емкости с закрепленным греющем кабелем

  • Обогрев различных емкостей. Для того чтобы предотвратить замерзание различных жидкостей (нефтепродукты, химические вещества и т.д.) в емкости для обогрева монтируются греющие элементы. При этом возможно использование как резистивных, так и саморегулирующихся нагревательных системы. Важная функция – это предотвращение замораживания и поэтому, в зависимости от транспортируемых материалов, могут отличаться по необходимой температуре. Так для транспортировки нефтяных продуктов хватит +40С, а для транспортировки и хранения битума в емкостях необходима температура в районе + 170С

Греющий кабель саморегулирующийся: виды, монтаж, применение для обогрева кровли, водостоков, труб водопровода

Обогрев кровли и водостоков в частном доме. Система антиобледенения своими руками.

Греющий кабель саморегулирующийся: виды, монтаж, применение для обогрева кровли, водостоков, труб водопровода

back to menu ↑

Порядок установки греющего кабеля на трубах

Читайте также:  Лучшие полотенцесушители для ванной комнаты водяные и электрические: 15 популярных моделей с разным типом подключения | 2019

Установка греющего кабеля в трубах

Установка греющего кабеля в трубах

Качественная установка нагревающей системы позволит гарантировать безаварийной работу водопровода и других аналогичных устройств.

  1. Перед началом постановки произвести зачистку поверхности трубы, удалить ржавчину

  2. Монтаж греющих компонентов проводится несколькими видами:

  • Нагревательный элементы монтируется на трубу параллельно, при этом используется один или несколько кабелей
  • Установка греющих элементов производится по спиральному типу. Данный способ используется в трубах небольшого диаметра и при наличии греющего кабеля достаточной длины

Для возможности равномерного нагрева трубы можно предварительно произвести обертывание скотчем из фольги.
Греющий кабель применяется для водопроводных систем

Греющий кабель применяется для водопроводных систем

При постановке греющих компонентов необходимо производить монтаж, исключающий соприкосновение от фланцев и соединений, которые могут пропускать жидкости. Данный способ позволит обезопасить кабель от намокания нагревательной системы при возможном нарушении герметичности водопроводных и других конструкций.

При проведении постановки теплоизоляции надо монтировать нагревательную секцию таким образом, чтобы его холодный конец оставался снаружи слоя изоляции. Если установка происходит в удалении от розетки, то необходимо применить распаечную коробку. Чтобы резистивный провод не перегорел, необходимо при постановке избегать его пересечения. Данное правило не относится к саморегулирующемуся, так он не горючий.

Чтобы в дальнейшем, при эксплуатации, не испытывать проблем при разъединении трубопровода, необходимо устанавливать в районе вентилей и фланцев нагревающую секцию, длиной не больше 1,4 м.

Дополнительно защитить нагревательную конструкцию от возможного попадания жидкости можно с помощью постановки дополнительной изоляции. После постановки изоляции на трубах надо произвести маркировку о наличии нагревательного кабеля.

Греющий кабель саморегулирующийся: виды, монтаж, применение для обогрева кровли, водостоков, труб водопровода

Как проложить греющий кабель на трубу?

Греющий кабель саморегулирующийся: виды, монтаж, применение для обогрева кровли, водостоков, труб водопровода
