Соединение проводов в распределительной коробке: типы соединений и их применение

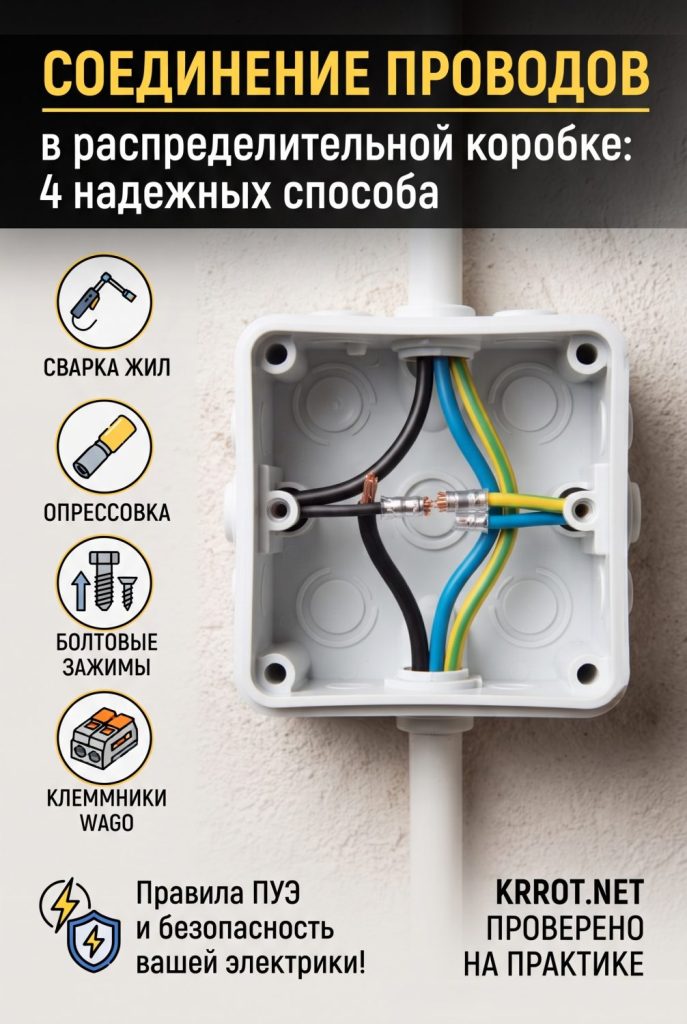

Соединение проводов в распределительной коробке

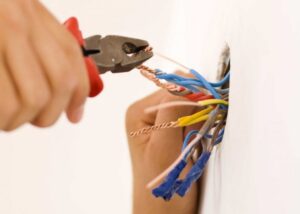

Для разводки электропроводки используют специальные устройства, называемые распределительными (распаечными) коробками. Их монтаж полностью исключает вероятность выхода оголенных жил наружу. Соединение проводов внутри распределительной коробки допускается только посредством сварки, опрессовки и посредством специальных зажимных устройств.

Назначение распределительных коробок

Читайте также:   Как выбрать электрический теплый пол: комфорт и надёжность автономного обогрева

Распредкоробка может иметь любую форму – квадратную, прямоугольную, круглую или даже овальнуюРаспредкоробка может иметь любую форму – квадратную, прямоугольную, круглую или даже овальную

Распредкоробка может иметь любую форму – квадратную, прямоугольную, круглую или даже овальную

При прокладке электропроводки ее разводят равномерно от щитка ко всем помещениям. В каждом из них провода вновь разветвляются и уходят к конечным точкам потребления: розеткам, выключателям, светильникам и пр. В узловых точках устанавливаются распредкоробки – пустотелые конструкции, предназначенные для сокрытия мест разводки. Их заделывают в стену в 10-30 см от потолка или оставляют снаружи в виде накладных устройств.

Основное предназначение подобных конструкций – защита мест соединения от контакта с горючими материалами, физических повреждений, пыли и влаги. Кроме того, выполняют распределительные коробки и эстетическую роль, закрывая места пайки или не слишком эстетичные клеммы.

По ГОСТ Р 50571.15-97, для доступа к содержимому такие конструкции снабжаются крышками или дверцами. Отверстия по бокам предназначены для вывода проводов. Замуровывать их без возможности свободного открытия запрещено. Даже при монтаже коробки в стену ее крышка должна находиться на поверхности и открываться быстро и без усилий. Иногда распредкоробки могут содержать уже встроенные клеммы.

Изделия, предназначенные для внутренней проводки, должны иметь уровень защиты IР20-30 и выполняться из полистирола, полипропилена. Степень защиты распаечных коробок, монтируемых во взрывоопасных зонах – IР44. Конструкции, устанавливаемые вне помещений, изготавливаются из атмосферостойких материалов и имеют уплотнительные швы.

Согласно ПУЭ, соединение проводов скруткой в распределительной коробке может использоваться только временно, при тестировании сети. Для постоянного использования она запрещена. Ведь провода на этом участке будут перегреваться, что может привести к пожару.
Читайте также: Какая должна быть электропроводка в частном доме, укладка своими руками, инструкция для новичков

Монтаж коробки

Читайте также:  Какая должна быть электропроводка в частном доме, укладка своими руками, инструкция для новичков

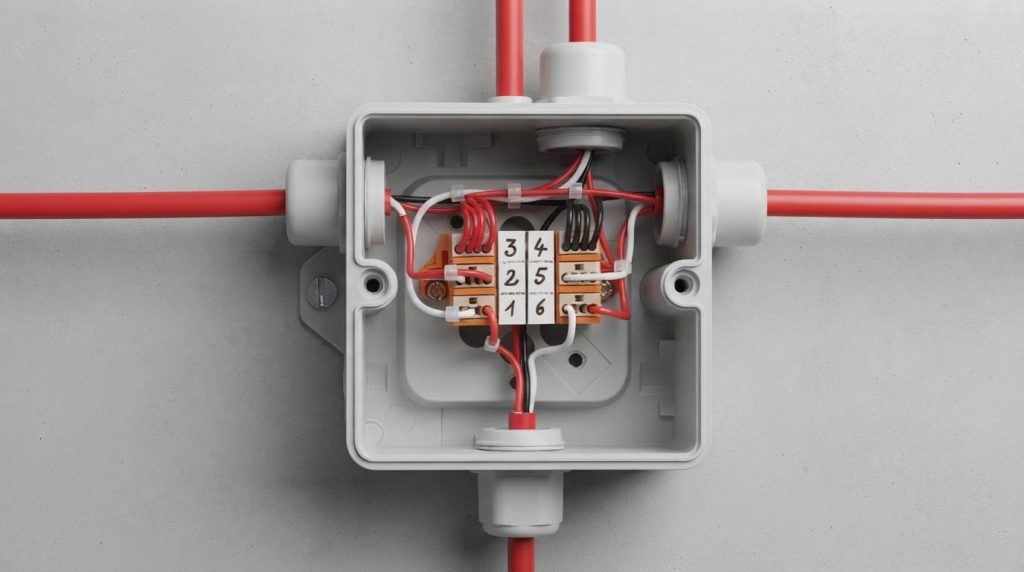

Для удобства все линии следует промаркировать

Для удобства все линии следует промаркировать

Место ее установки необходимо продумать. Ведь к ней должен обеспечиваться быстрый доступ. При вмонтировании коробки в стену для нее готовят отверстие в виде углубления. Далее она крепится с помощью раствора алебастра.

Для подвода проводов в стенах готовятся штробы. Все жилы укладываются в защитные пластиковые или металлические трубы. Одновременно делают каналы для подрозетников. Все жилы в целях безопасности обязательно маркируются. Кабель, идущий непосредственно от щитка, обозначается словом «ввод». Он должен иметь 2-3 жилы и сечение 4 мм2.

Для освещения используются жилы 1,5 мм2, для розеток 2,5 мм2. При составлении схемы соединения проводов в распределительной коробке фаза должна идти к фазе (белые провода), заземление соответственно только к заземлению (жилы светло-зеленого цвета), а нуль только к нулю (цвет жил голубой).

При укладке проводов в распредкоробку между ними оставляют небольшое расстояние (припуск) около 1 см. При использовании любого из методов соединения жил их обязательно изолируют пластиковыми колпачками или обычной изолентой.

При диагностике собранной сети подключают самый мощный прибор и проверяют, не появился ли нагрев жил. Если это произошло, распредкоробку разбирают и ищут соединение с недостаточной площадью контакта. Возможно также, что были использованы жилы недостаточного сечения. В этом случае их заменяют.

При соединении алюминиевых проводов в распределительной коробке следует быть предельно осторожным. Достаточно небольшого нажима, и хрупкая жила тут же растрескается.
Читайте также: Монтаж сайдинга: пошаговая инструкция обустройства фасада своими руками. Онлайн-калькулятор для расчета необходимых материалов (Фото & Видео) +Отзывы

Способы соединения

Читайте также:  Поэтапный бюджетный ремонт в новостройке своими руками. Секреты экономии и полезные рекомендации для новичков (Фото & Видео)

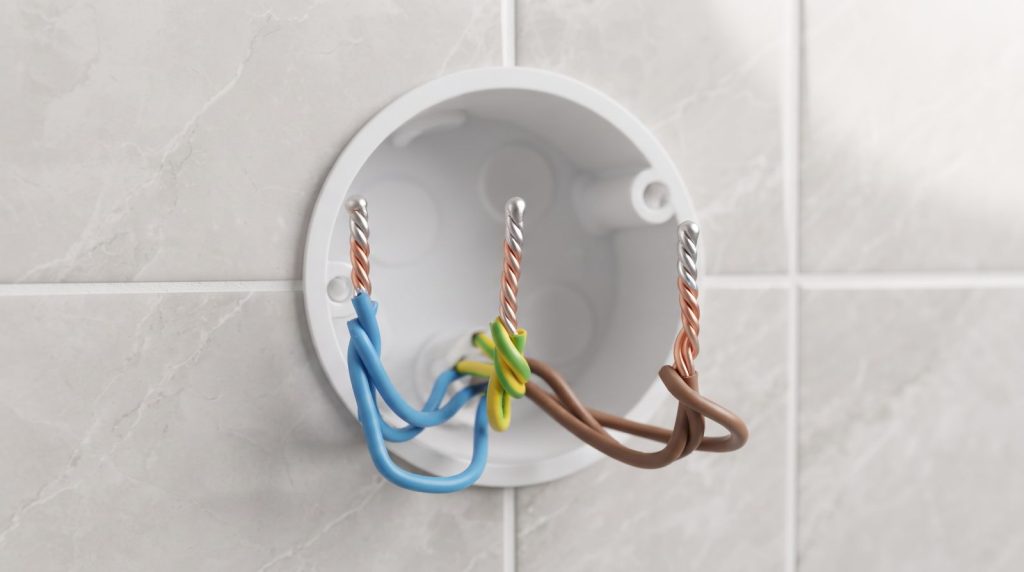

Сварка медных проводов

Сварка медных проводов

При выборе того или иного способа соединения следует ориентироваться в первую очередь на предполагаемую нагрузку на сеть. Согласно требованиям ПЭУ, монтаж любых видов электромагистралей в распределительной коробке может осуществляться тремя основными способами.

Наиболее часто используется сварка и опрессовка. Допускается также соединение посредством специальных винтовых или болтовых зажимов. При этом их размер должен точно соответствовать сечению проводов и количеству жил.

Сварка

Читайте также:  [Инструкция] Как правильно крепить профнастил на крыше: пошаговое куроводство крепежа своими руками, резка, монтаж на саморезы, советы (Фото & Видео) +Отзывы

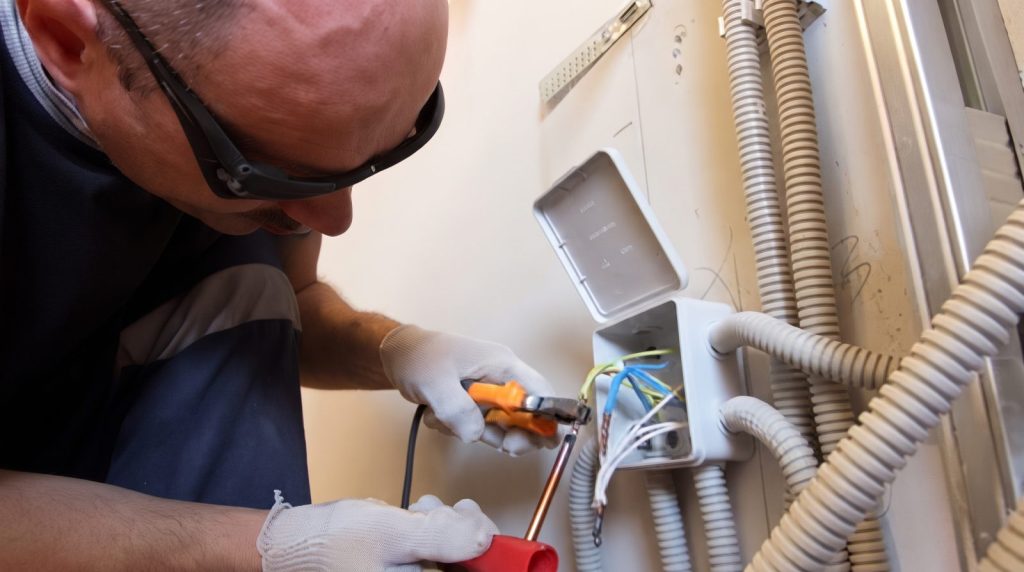

Сварка жил в распредкоробке

Сварка жил в распредкоробке

Сварка

Сварной метод походит только для сопряжения проводов, выполненных из однородных металлов. Он относится к одним из надежнейших способов соединения. В отличие от скруток или даже болтовых соединений, переходное сопротивление в нем отсутствует, что сводит к минимуму вероятность перегрева контакта и его замыкания.

Этот метод в корне отличается от пайки – расплавления между проводами промежуточного материала (чаще всего оловянно-свинцового припоя). При сварке промежуточный металл не используется. Производится только расплавление соприкасающихся частей, в результате чего провода превращаются практически в единое целое.

Спаечные соединения из-за наличия третьего, более рыхлого материала, способны со временем ослабляться. Плюс в местах стыков из-за разницы составов возникают разрушающие химические реакции. Поэтому для соединения проводов внутри распределительной коробки расплавлением, согласно ПЭУ, требуется именно сварка.

  1. Для проведения работ достаточно минимальных навыков. В быту для этих целей чаще всего используется точечная или дуговая сварка, которая производится на графитовых (для меди) или угольных электродах

  2. Начинающим сварщикам лучше использовать аппарат с постоянным током напряжением 12-32 Вт. Опытные монтажники предпочитают работать с более мощными агрегатами с переменной силой тока

  3. 5-6-сантиметровые концы проводов предварительно зачищают, а затем скручивают. При этом 5-6 сантиметров жилы должны остаться без скрутки. Их необходимо плотно прижать друг к другу. Для формирования расплавленного шарика при сопряжении трех и более жил оставляют только пару концов, остальные обрезают

  4. Даже скрутку обжимают обычными плоскогубцами или зажимом

  5. Расплавление производят поверх скрутки в течение 2-3 секунд. Для этого к ее верхней части подсоединяется заземление от сварочного инвертора

  6. Если сила тока в аппарате выбрана правильно, дуга должна получиться устойчивой. Залипание электродов при этом не происходит

  7. Для сварки пары проводов из меди, имеющих сечение 1,5 мм2 вполне достаточно 70 А, для трех жил 90 А. Если они имеют большее сечение 2,5 мм2, силу тока потребуется увеличить до 80-100 А

После сварки или пайки оставлять оголенными провода запрещено. На них обязательно надеваются изолирующие колпачки из негорючих материалов, которые прочно фиксируется в месте соединения.

Опрессовка

Читайте также:  Создаем уютное рабочее место своими руками: креативно, эргономично и без вреда для здоровья (100 Фото & Видео)

Опрессовка проводов

Опрессовка проводов

Опрессовка

Наиболее прочным и надежным способом соединения проводов в распределительной коробке является соединение с помощью гильз с последующим обжимом (опрессовкой). Он обеспечивает идеальный контакт и повышенную прочность сопряжения.

Использовать его можно для разных видов проводов, как медных, так и алюминиевых разных сечений. Но чаще всего подобный метод используется для средних и больших токов. Подобный способ широко применяется даже в промышленных масштабах для опрессовки проводов на высоковольтных линиях или подстанциях.

Технически этот способ довольно прост:

  1. При выборе гильз используют правило соответствия материалов. Согласно требованиям обустройства электроустановок, медные провода следует опрессовывать только медными гильзами, а алюминиевые – соответственно алюминиевыми. Для сопряжения жил, изготовленных из разных видов материалов, используют комбинированные медно-алюминиевые виды гильз

  2. Для многожильных проводов необходимо приобрести специальные изолированные наконечники

  3. В подготовленную заранее гильзу вставляются зачищенные концы проводов

  4. Далее ее обжимают пресс-клещами. Для гильз небольшого диаметра удобней пользоваться инструментом с фигурными губками. Если гильзы имеют большее сечение (от 12 мм2), применяются специальные механические клещи с гидравлическим приводом

  5. Во избежание повреждения жил, особенно хрупких алюминиевых, слишком давить и усердствовать не нужно

  6. Последний этап – изоляция. Для нее можно использовать изоленту или термоусадочные трубки

Если гильза слишком велика, ее можно набить дополнительными проводами.

Использование винтовых или болтовых зажимов

Читайте также:  Двери для шкафа-купе: пошаговая инструкция расчета, сборки и установки своими руками (Фото & Видео)

Зажимные болты или винты требуют периодического поджима

Зажимные болты или винты требуют периодического поджима

Использование винтовых или болтовых зажимов

Простейший способ, при котором провода располагают между болтами и гайками. Он подходит как для соединения медных или алюминиевых проводов в распределительной коробке, так и сопряжения жил из разных материалов, то есть соединения меди с алюминием. Горячие видео с инцестом на этом сайте , переходи прямо сейчас и наслаждайся!

Как известно, эти материалы не совместимы гальванически. При их соединении напрямую вы получите мини-батарейку, которая со временем просто окислится в процессе электролизной реакции. В результате произойдет ослабление контакта, его нагрев и, как следствие, обгорание провода или замыкание. Во избежание процесса окисления между медной и алюминиевой жилой необходимо проложить иной материал, в данном случае стальную шайбу.

Для этого конец каждой жилы закручивают колечком так, чтобы ушко полностью было закрыто шайбой и не соприкасалось с соседним проводником. Располагаться оно должно так, чтобы колечко стягивалось внутрь.

Промышленностью выпускаются специальные зажимы для стыковки меди и алюминия, содержащие пасту, тормозящую процесс окисления. Использование оцинкованных болтов и шайб запрещено. Ведь для сопряжения разных материалов допускается использование металлов с небольшим электрохимическим потенциалом.

Так как узлы с болтами и винтами получаются довольно громоздкими, последние годы их заменяют более компактными клеммниками, оснащенными гаечными зажимами. Внешне эти устройства выглядят как трубки, снабженные с двух сторон отверстиями с резьбой для вставки винтов. Для многожильных проводов выпускаются специальные наконечники из латуни. Жилы с большим сечением заключают в болтовые клеммники, оборудованные открывающиеся крышкой.

Метод использования обычных винтовых или болтовых зажимов имеет еще один существенный недостаток. Контакты в них со временем ослабляются, поэтому винты и болты требуется периодически поджимать. При соединении же клеммами гайки не ослабляются даже со временем, поэтому не требуют периодического поджима. Вероятность их замыкания минимальна.

Чтобы при обрывах или обгорании проводов была возможность повторного соединения, их концы должны иметь запас длины не менее 200%.

Клеммы

Читайте также:  Как правильно штукатурить стены своими руками: инструкция для новичков (Фото & Видео) +Отзывы

Использование клемм

Использование клемм

Использование клемм

Использование клемм полностью удовлетворяет требованиям ПУЭ. Однако их применение оправдано только в том случае, если распределительная коробка оснащена уже готовыми контактными площадками. Кроме того, подобный способ больше подходит для укладки в коробке многожильных кабелей – одножильные провода обжать без повреждений сложнее, да и вместе с клеммой они займут немало места.

Развести кабели в стороны в этом случае будет проблематично. Идеальным вариантом использование клеммных колодок является соединение жилой под винт, без обжимных клемм.

Увидеть наглядно процесс соединения жил в распределительной коробке можно в следующем видеоролике. В нем подробно рассказывается о каждом из рекомендованных типов соединений электрических проводов в распределительной коробке:

ВИДЕО: Все типы соединений проводов. Как соединить провод.
